Usinage CNC Titane
Wstitanium est un leader dans l'usinage CNC de pièces en titane, offrant à ses clients des services sur mesure de haute qualité à des prix compétitifs. Nous nous appuyons sur des capacités internes diversifiées et une chaîne d'approvisionnement locale solide pour vous proposer des solutions clés en main pour vos projets. Certifié ISO 9001:2015, ISO 13485, IATF 16949:2016. Nous proposons des services d'usinage CNC 3 et 5 axes du titane pour l'aéronautique, le médical et la robotique.
- Assistance technique 24h/7 et XNUMXj/XNUMX
- Tolérance serrée : +/- 0.005 mm
- Large gamme d'alliages de titane
- Plus de 20 options de services de finition
- De 1 à 100+ pièces en 7 jours
- Certifié ISO 9001 et ISO 13485
- Tous les téléchargements sont sécurisés et confidentiels.

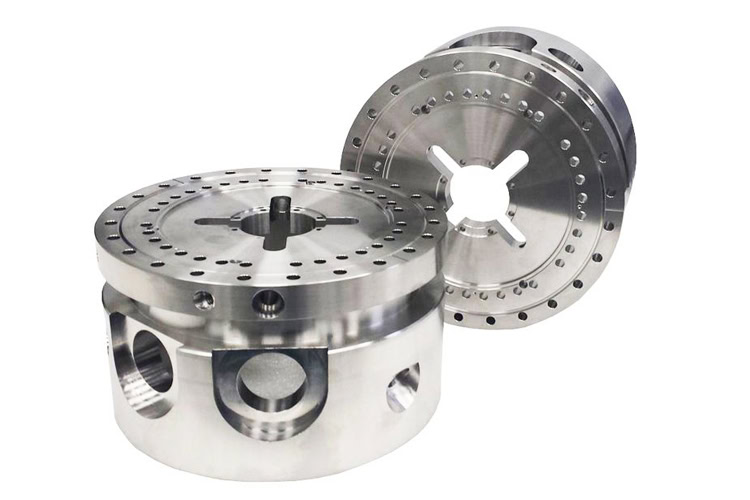

Votre partenaire de confiance pour l'usinage CNC de pièces en titane
Wstitanium investit dans des centres de fraisage CNC 3, 4 et 5 axes de pointe et des installations de tournage CNC pour des tolérances de précision allant jusqu'à 0.005 mm et permet de personnaliser différentes nuances de pièces en titane et alliages de titane. Outre l'usinage CNC standard, Wstitanium propose également des services à valeur ajoutée tels que le perçage, le taraudage, l'alésage, l'électroérosion par fil (WEDM), l'électroérosion (EDM) et la rectification de précision, particulièrement adaptés aux concepteurs et développeurs de produits à la recherche de composants sur mesure de haute qualité pour concrétiser leurs idées innovantes. Que votre projet CNC soit simple ou complexe, notre atelier d'usinage entièrement équipé est prêt à le réaliser dans les délais. Nous garantissons non seulement une excellente qualité, mais aussi une livraison rapide : les pièces usinées simples et personnalisées peuvent être expédiées en un jour seulement.
Le fraisage CNC à 3, 4 et 5 axes est très flexible et précis pour la fabrication de pièces en titane complexes avec des formes prismatiques, des cavités géométriques et des tolérances serrées et constantes.
Le tournage CNC est idéal pour le formage de barres en titane, notamment pour les pièces cylindriques avec des trous profonds, des filetages et un excellent état de surface. Il garantit une constance dimensionnelle.
Swiss CNC Machining fabrique rapidement et avec précision des pièces en titane extrêmement petites, voire complexes, en grandes quantités. Ces opérations incluent le fraisage, le filetage, le perçage, l'alésage et le tournage.
Les capacités de meulage s'étendent de 0.1 mm à 300 mm de diamètre et de 2 mm à 1200 0.002 mm de longueur, avec des tolérances aussi serrées que ± 0.2 mm et des micro-finitions aussi serrées que XNUMX Ra.
Le perçage CNC consiste à percer un trou à l'aide d'un foret rotatif et tranchant. Lors du perçage de trous dans le titane, un liquide de refroidissement est souvent utilisé pour réduire l'échauffement, maintenir la précision et prolonger la durée de vie de l'outil.
Le taraudage CNC consiste à utiliser un taraud pour réaliser des filetages dans un trou percé afin d'y insérer une vis ou un boulon. Ce procédé est essentiel pour les composants nécessitant l'assemblage de fixations.
Le fraisage CNC 5 axes repose sur le déplacement de l'outil dans cinq directions différentes : X, Y et Z, ainsi que A et B, autour desquelles l'outil tourne. Le fraisage CNC 5 axes permet de gagner du temps et est idéal pour créer des pièces complexes avec une grande précision.
L'électroérosion à fil permet de créer des pièces complexes de haute qualité avec des tolérances serrées. Ce procédé est idéal pour créer des pièces aux formes complexes, aux angles vifs et aux détails délicats, impossibles à obtenir avec les méthodes d'usinage traditionnelles.
L'EDM utilise des décharges à haute tension pulsées rapides (étincelles) à travers l'espace entre une électrode et une pièce mise à la terre pour éliminer la matière de la pièce par érosion afin de créer des pièces structurellement complexes.
Capacité de production
Wstitanium dispose d'un atelier d'usinage CNC moderne, comprenant 45 centres d'usinage CNC 3, 4 et 5 axes, dont des marques de renommée mondiale (HAAS et DMG), des centres de tournage CNC, des centres de rectification CNC, des centres d'usinage par électroérosion et des centres d'usinage par électroérosion. Wstitanium sait que des équipements de pointe sont essentiels à la fabrication de pièces en titane sur mesure. Bien entendu, le niveau de fabrication des opérateurs reste un facteur essentiel. C'est pourquoi des formations internes mensuelles et des formations continues externes lui permettent de maîtriser les technologies de fabrication flexible.
Usinage CNC courant des nuances de titane
Titane (ou Ti dans le tableau périodique) est un métal léger doté de plusieurs propriétés utiles, allant de la résistance à la corrosion à la conservation de la résistance à des températures extrêmes. Le titane présente un rapport résistance/poids impressionnant et est 40 % plus léger que l'acier. Cela en fait un matériau idéal pour les industries de haute technologie telles que l'aérospatiale, l'automobile, les technologies médicales et l'énergie. Il est disponible sous forme de titane pur et d'alliages. Le titane pur contient des traces (moins de 1 %) de fer et d'oxygène. Les alliages de titane avancés améliorent considérablement la résistance globale. Parmi ceux-ci, le titane de grade 5, ou Ti 6Al-4V, est l'alliage de titane le plus populaire.
| Alliage | Dureté Rockwell 30T | Résistance à la traction ultime | Résistance à la traction, rendement | Allongement à la rupture | Module de traction | Fonctionnalité |
|---|---|---|---|---|---|---|
| Titane grade 1 | 70 HR30T | 240 MPa | 170 MPa | 24% | 105 GPa | Haute résistance à la corrosion |
| Titane grade 2 | 80 HR30T | 345 MPa | 275 MPa | 20% | 105 GPa | Excellent rapport résistance/poids |
| Titane grade 5 | 36-38 HR30T | 880 MPa | 830 MPa | 10% | 114 GPa | Haute résistance |
| Titane grade 9 | 80 HR30T | 900 MPa | 830 MPa | 15% | 118 GPa | Excellent équilibre entre résistance, robustesse et maniabilité |
| Titane grade 23 | 40-45 HR30T | 860 MPa | 790 MPa | 10% | 114 GPa | Haute biocompatibilité |
Le titane de grade 1 et 2 est un alliage tendre et ductile composé à 99 % de titane et à l'état de traces d'autres éléments. Il présente une résistance élevée à la corrosion et est plébiscité par les industries médicale et dentaire pour son excellente biocompatibilité.
1re et 2e années
Le titane de grade 3, commercialement pur, est un titane non allié, hautement résistant, commercialement pur, offrant une excellente résistance à la corrosion et une bonne soudabilité. Il est principalement utilisé pour les composants de cellules et de moteurs d'avions.
Niveau 3
Le grade 4 présente une teneur élevée en titane et est le plus résistant des quatre grades de titane commercialement pur, avec une bonne formabilité et une bonne résistance à la corrosion. Il est utilisé presque exclusivement dans les pièces de moteurs d'avion, les navires et les implants chirurgicaux.
Niveau 4
L'alliage de titane de grade 5, ou Ti6Al4V, est un alliage de titane très prisé pour l'usinage CNC en raison de ses excellentes propriétés. Il est également l'un des alliages de titane les plus résistants disponibles. Le grade 5 est un matériau fréquemment utilisé pour les composants de moteurs et les fuselages d'avions.
Niveau 5
Le titane grade 6 (Ti5Al-2.5Sn), composé de 5 % d'aluminium et de 2.5 % d'étain, offre une bonne résistance mécanique, une bonne soudabilité et une bonne résistance à la corrosion grâce à la présence d'étain. Il est adapté au traitement chimique, à l'ingénierie navale et aérospatiale, aux châssis et aux avions à réaction.
Niveau 6
L'alliage de titane de grade 7 est similaire au grade 2 et contient de 0.12 % à 0.25 % de palladium, 0.3 % de fer, 0.25 % d'oxygène et quelques autres éléments. Le titane de grade 7 est le plus résistant à la corrosion de tous les alliages de titane. Il est également le plus résistant à la corrosion par les acides réducteurs.
Niveau 7
L'alliage de titane de grade 9, composé de 2.5 % de vanadium et de 3 % d'aluminium, est un alliage alpha-bêta. Cette nuance de titane offre un bon équilibre entre soudabilité, solidité et résistance à la corrosion. Ce type de titane est utilisé dans les procédés chimiques, les applications aérospatiales, les équipements sportifs et les dispositifs biomédicaux.
Niveau 9
Le titane de grade 11, également appelé CP Ti-0.15Pd, contient 0.2 à 0.4 % de palladium. Il présente une bonne ductilité, une bonne résistance aux chocs et une très grande résistance à la corrosion caverneuse. Il est plus ductile et moins tolérant aux autres impuretés. Moins résistant que le grade 7, il est utilisé dans les industries maritimes et de production de chlorate.
Niveau 11
Le titane grade 23 est également connu sous le nom de Ti-6Al-4V ELI. ELI signifie « Extra Low Interstitial ». Très similaire au grade 5, l'alliage de titane grade 23 présente une teneur plus faible en oxygène, azote et fer. Il offre une ductilité et une résistance à la rupture supérieures à celles du grade 23. Il est couramment utilisé dans les domaines de la chimie, de la médecine et de l'aérospatiale.
Niveau 23
Dimensions et tolérances des pièces d'usinage CNC
Les tolérances indiquées dans ce tableau pour les pièces en titane usinées CNC constituent des valeurs minimales idéales. Selon le procédé, la nuance d'alliage de titane ou la géométrie de la pièce, des tolérances plus souples peuvent être requises. Si vous n'avez pas d'exigences détaillées concernant les tolérances de vos pièces en titane, nous suivons le tableau général des tolérances ISO2768-F.
- Taille minimale de la pièce : 4 × 4 mm
- Maximum : 4000×1500×600 mm
- Taille minimale des fonctionnalités : Φ 0.05 mm
- Filetages et trous taraudés : Φ 1.5-5 mm
- Diamètre: 0.002mm
- Trou précis : 0.002 mm
- Hauteurs de chanfrein : 0.01 mm
- Dimensions linéaires : 0.005 mm
- Planéité : 0.002 mm
- Rectitude : 0.002 mm
- Perpendicularité : 0.002 mm
- Dimensions angulaires : 0.5°
- Symétrie : 0.002 mm
- Parallélisme : 0.002 mm
- Concentricité: 0.002 mm
- Épaisseur de paroi: 0.3 mm
Les traitements de surface améliorent la durabilité et l'esthétique des pièces en titane sur mesure, offrant une protection supplémentaire contre la corrosion et l'usure. Chez Wstitanium, nous proposons une variété d'options de traitement de surface adaptées à vos besoins, garantissant à vos composants l'aspect et la fonctionnalité souhaités. Ces options incluent le polissage, l'anodisation, la passivation, le thermolaquage, le sablage, etc. Chaque finition offre des avantages uniques, garantissant ainsi que vos pièces répondent aux spécifications esthétiques et fonctionnelles.
Comme usiné
Les pièces en titane sont retirées des machines CNC afin de conserver la surface usinée, laissant apparaître les marques d'outils sans traitement supplémentaire. C'est une solution économique. Ra < 0.8.
Anodisation
L'anodisation des pièces en titane, qui leur confère des couleurs vives et une résistance accrue à la corrosion et à l'usure, est souvent utilisée dans les applications médicales et décoratives.
Sablage
Le sablage est adapté aux pièces en titane pour leur donner un effet mat et texturé. Il améliore la résistance à l'usure, à la corrosion et à la fatigue du titane.
Polissage
Le polissage consiste à éliminer les défauts, les couches d'oxyde et les bavures sur la surface des pièces en titane pour les rendre lisses et brillantes, améliorant ainsi leur apparence.
Électropolir
Le polissage électrolytique confère aux pièces en titane une surface brillante et réfléchissante, améliore leur douceur et leur résistance à la corrosion. C'est une méthode respectueuse de l'environnement.
Revêtement poudre
Les pièces en titane sont recouvertes d'une épaisse couche de poudre résistante à l'usure, offrant une couleur et une texture exceptionnelles. Ce revêtement offre une excellente résistance à la corrosion, à l'usure et à la dureté.
Electroplating
La galvanoplastie lie une fine couche métallique aux pièces en titane, augmentant la dureté de surface, la résistance à l'usure, la résistance à la corrosion, la résistance à l'oxydation, améliorant sa conductivité.
Fini brossé
La finition brossée des pièces en titane crée une texture satinée unidirectionnelle, réduisant la visibilité des marques et rayures. Plus lisse et plus esthétique.
L'usinage CNC est une technologie de fabrication largement utilisée permettant de créer des composants sur mesure pour divers secteurs, notamment l'aérospatiale, l'automobile, le médical, l'optique, la robotique, etc. La précision et l'exactitude inhérentes à l'usinage CNC permettent la production de pièces complexes en titane avec des tolérances strictes. Elles répondent ainsi aux exigences strictes des applications critiques de différents secteurs. La numérisation des services d'usinage CNC sur mesure de Wstitanium permet à de plus en plus de fabricants de concrétiser leurs idées. Pour vous aider à comprendre nos capacités d'usinage CNC, voici quelques-uns de nos précédents projets CNC, ainsi que des pièces de démonstration conçues par nos ingénieurs.
