A perszulfátgyártás során a teljesítménye MMO titán anódok meghatározza az áramhatásfokot, az energiafogyasztást, a termék tisztaságát, valamint a teljes rendszer stabilitását és gazdaságosságát. A perszulfátok (beleértve az ammónium-perszulfátot, nátrium-perszulfátot, kálium-perszulfátot stb.) nélkülözhetetlen szerepet játszanak a modern iparban, mint fontos erős oxidálószerek. Széles körben használják őket olyan területeken, mint a nyomtatott áramköri lapok maratása az elektronikai iparban, a fehérítés a textiliparban, az olajkút repesztése a kőolajiparban, a fejlett oxidációs technológiák a környezeti kármentesítéshez, valamint a polimer anyagok polimerizációs iniciátorai.
Ipari méretekben a perszulfátokat szinte teljes egészében elektrolízissel állítják elő. A magreakció során szulfátionokat (SO₄²⁻) vagy biszulfátionokat (HSO₄⁻) oxidálnak az anód felületén, így perszulfátionokat (S₂O₈²⁻) hoznak létre. 2.01 V standard redoxpotenciáljával ez az egyik legerősebb ismert peroxid-oxidálószer. A perszulfát elektrolitikus előállításának teljes reakcióegyenlete a következő:
- 2HSO₄⁻ → S2O8²⁻ + H₂↑
- 2SO₄²⁻ → S₂O₈²⁻ + 2e⁻
MMO titán anód bevonó rendszerek perszulfát előállításához
Wstitanium, Kína vezető MMO titánanód gyártója, nagy teljesítményű, testreszabott titánanód megoldásokat kínál a globális elektrokémiai ipar számára. Perszulfátgyártáshoz platinabevonatú titánanódokat, irídium-tantál bevonatú titánanódokat és ólom-dioxid bevonatú titánanódokat fejlesztettünk ki. Termékeinket több mint 30 perszulfátgyártó üzemben sikeresen alkalmazták, jelentősen csökkentve az energiafogyasztást, valamint javítva a hatékonyságot és a termékminőséget.
A perszulfát elektrolízis során a szulfátionok adszorbeálódnak a platina felületén, és oxidációjuk elősegíti perszulfátgyökök (SO₄⁻・) keletkezését. Két szulfátgyök egyesülve perszulfátionokat (S₂O₈²⁻) képez. Ezzel egyidejűleg oxigénfejlődési reakció (OER) megy végbe a platina felületén: 2H₂O → O₂↑ + 4H⁺ + 4e⁻.
- Jelenlegi hatásfok: 85%-92%
- Oxigénfejlődés túlfeszültsége: 1.6 V vs. SHE
- Kiváló korrózióállóság
- Áramsűrűség ≤10000 A/m²
- pH 1 14-
- Élettartam: 3-8 év

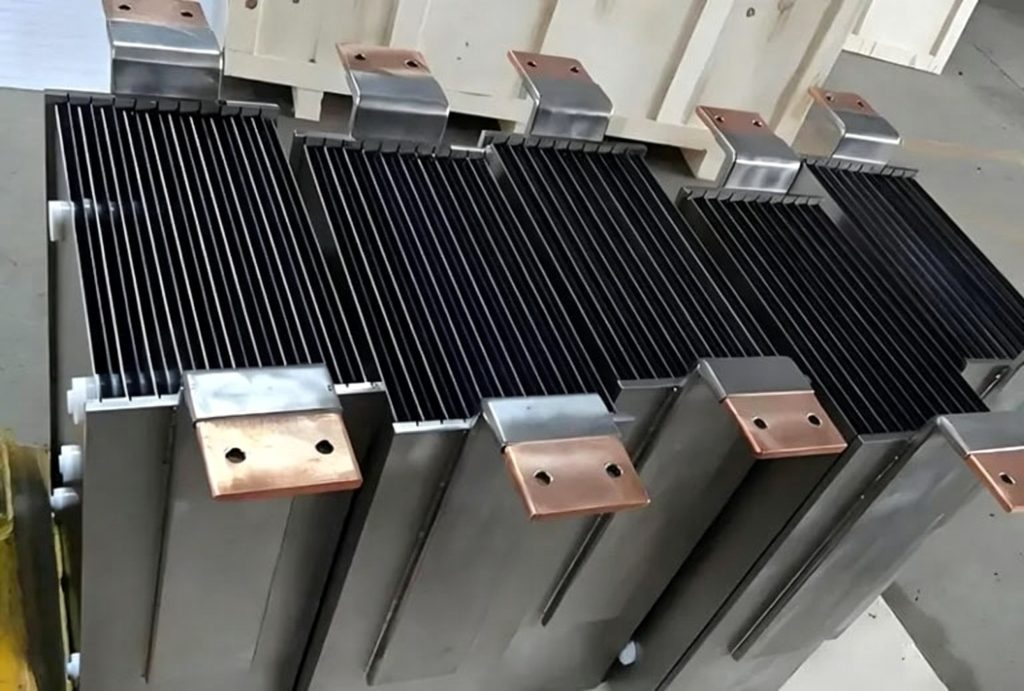

Az irídium-tantál bevonatú titánanódok nagy teljesítményű, oxigénfejlesztő MMO titánanódok. Az irídium-oxid (IrO₂) a fő elektrokatalitikus aktív komponens, amely rendkívül alacsony oxigénfejlesztő túlfeszültséget mutat. A tantál-oxid (Ta₂O₅) stabilizátorként működik, stabil szilárd oldatszerkezetet képezve az irídium-oxiddal.
- Oxigénfejlődési túlfeszültség: 0.22 V (vs. SHE 1 A/dm²)
- Iridin-klorid (H₂IrCl₆・6H₂O), tisztaság ≥99.99%
- Tantál-pentaklorid (TaCl₅), tisztaság ≥99.99%
- Termikus bomlás szinterezéssel 450-550 ℃-on
- Oldószerek: n-butanol, izopropanol stb.
- Áramsűrűség ≤50000 A/m²
- pH 1 14-

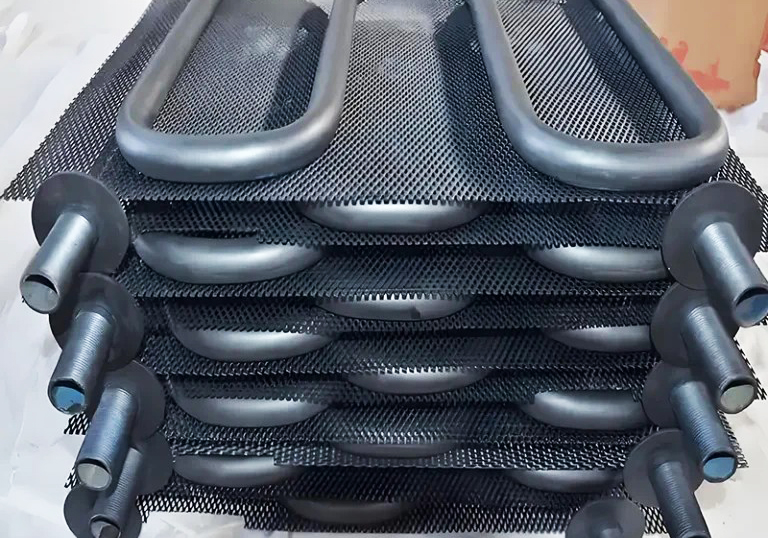

Az ólom-dioxid magas oxigénfejlődési túlfeszültséggel (körülbelül 1.7 V a SHE-hez képest) és jó vezetőképességgel rendelkezik. A perszulfát elektrolízis során hatékonyan elnyomja az oxigénfejlődési mellékreakciót és javítja az áramhatásfokot. Az ólom-dioxid bevonat jó korrózióállósággal és kémiai stabilitással rendelkezik, és savas környezetben nem oldódik könnyen. Az ólom-dioxidnak két kristályos formája van: α-PbO₂ és β-PbO₂. Ezek közül a β-PbO₂ nagyobb vezetőképességet és elektrokatalitikus aktivitást mutat, és ez a leggyakrabban használt kristályos forma a perszulfát előállításában.
- Elnyomja az oxigénfejlődés mellékreakcióját
- Jelenlegi hatásfok 92%-94%
- Low Cost
- Magasabb költséghatékonyság
- Áramsűrűség ≤3000A/m²
MMO titán anód összehasonlítás
A megfelelő MMO titán anód termék kiválasztásának megkönnyítése érdekében a Wstitanium részletes összehasonlítást nyújtott az MMO titán anódok teljesítményparamétereiről a fent említett három fő bevonatrendszer esetében, az alábbi táblázatban látható módon:
| Teljesítmény | Platina (Pt) | IrO₂-Ta₂O₅ | PbO₂ |
|---|---|---|---|
| Aktív elem | Fémes platina (Pt) | Irídium-oxid (IrO₂), tantál-oxid (Ta₂O₅) | Ólom-dioxid (PbO₂) |
| Oxigénfejlődési túlfeszültség (vs. SHE, 1A/dm²) | ~1.6 V | ~1.42 V | ~1.70 V |
| Jelenlegi hatékonyság | 85% -92% | 82% -88% | 92% -94% |
| Pillanatnyi sűrűség | 1000-10000 A/m² | 500-5000 A/m² | 500-3000 A/m² |
| Hőmérséklet | ≤ 150 ° C | ≤ 85 ° C | ≤ 70 ° C |
| pH tartomány | 1-14 | 1-14 | 1-7 |
| Bevonat vastagsága | 0.2–10 μm | 5–20 μm | 50–200 μm |
| Nemesfém betöltése | 5-50 g/m² | 10-40 g/m² | - |
| Bevonat Tapadás | ≥ 30 MPa | ≥ 30 MPa | ≥ 25 MPa |
| Resistivity | ≤ 10 µΩ·cm | ≤ 10 µΩ·cm | ≤ 50 µΩ·cm |
| Élettartam | 3–8 év | 2–5 év | 1–3 év |
| A termék tisztasága | Nincsenek szennyeződések | Nincsenek szennyeződések | Nyomokban ólomionokat |
| Energiafogyasztási szint | Alacsony | A legalacsonyabb | közepes |
| Induló költség | Magas | Közepesen magas | Alacsony |
| Hosszú távú költség | közepes | Alacsony | közepes |
| Termelési méretarányos alkalmasság | Nagy, Közepes | Nagy, közepes, kicsi | Közepes, Kicsi |
Projekt esetek
A Wstitanium MMO titán anód termékeit számos perszulfátgyártó vállalatnál sikeresen alkalmazták világszerte. Az alábbiakban néhány tipikus mérnöki esettanulmányt mutatunk be:
1. eset: Ammónium-perszulfát és nátrium-perszulfát
Olaszország egyik legnagyobb perszulfátgyártója több ammónium-perszulfát- és nátrium-perszulfát-gyártósorba fektetett be. A meglévő elektrolizáló cellák platinalemez-anódokat használtak, amelyek olyan problémákkal küzdöttek, mint a drága platinalemezek, a gyors fogyasztás és a magas karbantartási költségek.
Projekt Követelmények:
- Anódköltségek és karbantartási költségek csökkentése
- A jelenlegi hatékonyság javítása és az energiafogyasztás csökkentése
- Anód élettartamának meghosszabbítása
- A termék tisztaságának biztosítása
Titánium oldat
A stitánbevonat impulzusgalvanizálási technológiát alkalmazva platinabevonatot készített. A platinatartalom 20 g/m², a bevonat vastagsága pedig 2 μm volt. Titán hálós hordozót használtak, 12.7 mm × 4.5 mm szembőséggel és 1.5 mm vastagságban. Titán keretet és vezető rudakat terveztek az egyenletes árameloszlás biztosítása érdekében. A meglévő elektrolizáló cellát megfelelően módosították, hogy elférjen az új anódberendezésben.
Eredmények
Az áramhatásfok 82%-ról 88%-ra nőtt. A termék tonnájára jutó energiafogyasztás 1350 kWh-ról 1220 kWh-ra csökkent. Az anód élettartama 2 évről 5 évre nőtt, ami csökkentette az anódcsere gyakoriságát és a karbantartási költségeket. A platinalemez anódokhoz képest a kezdeti költségek körülbelül 40%-kal, a hosszú távú üzemeltetési költségek pedig körülbelül 60%-kal csökkentek. A termék tisztasága folyamatosan 99.5% felett maradt.
2. eset: Nátrium-perszulfát
Egy vezető lengyel finomkémiai vállalat elsősorban nagy tisztaságú nátrium-perszulfátot gyárt. A nátrium-perszulfátot főként az elektronikai és gyógyszeriparnak szállítják. Eredeti elektrolizáló cellái ólomötvözet anódokat használtak, amelyek magas energiafogyasztással, a termékek ólomion-szennyeződésével és rövid élettartammal küzdöttek.
Projekt követelmények
- Ólomion-szennyezés megszüntetése
- A termék tisztaságának javítása
- Csökkentse az energiafogyasztást és az üzemeltetési költségeket
- Anód élettartamának meghosszabbítása
- Megfelel az EU környezetvédelmi szabványainak
Titánium oldat
A Wstitanium egy többrétegű, gradiens irídium-tantál bevonatot fejlesztett ki. Az irídium-tantál arány 70:30, a nemesfémtartalom 20 g/m². Egy 3 mm vastag, 1200 mm × 800 mm méretű Gr2 titán lemez hordozót használnak. A rézbevonatú titán vezetőképes csatlakozások kiváló vezetőképességet biztosítanak.
Eredmények
Az ólomion-szennyezést teljesen kiküszöbölték, így a termék tisztasága meghaladta a 99.9%-ot, megfelelve az elektronikai és gyógyszerészeti minőségű követelményeknek. A termék tonnájára vetített energiafogyasztás 1500 kWh-ról 1250 kWh-ra csökkent. Az anód élettartama 1 évről 3 évre nőtt. Az ólomszennyezést megszüntették, ami megfelel az EU környezetvédelmi előírásainak. A cellafeszültség-ingadozások kisebbek, ami stabilabb termelést eredményez.
3. esettanulmány: Kálium-perszulfát előállítása
Egy közepes méretű vegyipari vállalat Csehországban elsősorban kálium-perszulfátot gyárt, főként az európai piacot látja el. Meglévő elektrolizáló cellái grafit anódokat használtak, amelyek olyan problémákkal küzdöttek, mint a méretek instabilitása, a gyors fogyasztás, az alacsony áramerősség és a magas energiafogyasztás.
Projekt követelmények
- Csökkentett anódköltségek és karbantartási költségek
- Javított áramhatékonyság és csökkentett energiafogyasztás
- Meghosszabbított anód élettartam
- A befektetés magas megtérülése
Titánium oldat
A Wstitanium gazdaságos és praktikus ólom-dioxid bevonatú titán hálós anódmegoldást kínál. 100 μm vastag β-PbO₂ bevonattal és ón-antimon-oxid alsó réteggel rendelkezik. A titán hálós aljzat hálómérete 6 mm × 3.5 mm, vastagsága pedig 1 mm. Az egyszerű és megbízható csavaros csatlakozás a könnyű telepítés és karbantartás érdekében.
Eredmények
Az áramhatásfok 75%-ról 85%-ra nőtt. A termék tonnájára vetített energiafogyasztás 1600 kWh-ról 1350 kWh-ra csökkent. Az anód élettartama 6 hónapról 2 évre nőtt. Az anódszerkezet egyszerű, könnyen kezelhető és karbantartható, ami csökkenti az anódcsere gyakoriságát és a karbantartási költségeket.
FAQ
A perszulfátgyártásban általában három fő MMO titánanód bevonórendszert használnak: platina (Pt) bevonat, irídium-tantál (IrO₂-Ta₂O₅) bevonat és ólom-dioxid (PbO₂) bevonat. A bevonórendszer kiválasztásakor a következő tényezőket kell figyelembe venni:
Terméktisztasági követelmények: Ha rendkívül nagy terméktisztaságra van szükség, platina vagy irídium-tantál bevonatokat kell választani. Ha a tisztasági követelmények nem különösen magasak, az ólom-dioxid bevonatok az előnyösebbek.
Áramsűrűség: Ha az üzemi áramsűrűség magas (>5000 A/m²), platina bevonatokat kell választani. Ha az üzemi áramsűrűség közepes (1000-5000 A/m²), irídium-tantál bevonatokat kell választani. Ha az üzemi áramsűrűség alacsony (<3000 A/m²), ólom-dioxid bevonatok az előnyösebbek.
Energiafogyasztási követelmények: Ha az energiafogyasztás fontos szempont, akkor irídium-tantál bevonatokat kell választani, mivel ezeknek a legalacsonyabb az oxigénfejlődési túlfeszültségük.
Költségkeret: Ha a költségvetés korlátozott, ólom-dioxid bevonatok választhatók. Ha a költségvetés elegendő, platina vagy irídium-tantál bevonatok választhatók.
Élettartamkövetelmények: Ha hosszú élettartamra van szükség, platina vagy irídium-tantál bevonatokat kell választani.
Platinatartalom: A magasabb platinatartalom jobb elektrokatalitikus aktivitást és korrózióállóságot eredményez, ami hosszabb élettartamot, de magasabb költségeket is eredményez. Perszulfát előállításához 10-30 g/m² platinatartalom ajánlott.
Bevonat vastagsága: A vastagabb bevonatok hosszabb élettartamot eredményeznek, de a túlzott vastagság repedésekhez és lepattogzáshoz vezethet, ami szintén növeli a költségeket. Perszulfát előállításához 1-5 μm platina bevonat vastagság ajánlott.
A Wstitanium a megrendelő konkrét folyamatfeltételei és élettartam-követelményei alapján javasolja a legmegfelelőbb platinatartalmat és bevonatvastagságot a legjobb költséghatékonyság elérése érdekében.
Az irídium-tantál bevonatú titánanódokban az irídium-tantál arány kulcsfontosságú tényező, amely befolyásolja azok teljesítményét. Az irídium-oxid (IrO₂) a fő elektrokatalitikus aktív komponens, amely biztosítja az oxigénfejlődési reakció (OER) katalitikus aktivitását; a tantál-oxid (Ta₂O₅) egy stabilizátor, amely fokozza a bevonat korrózióállóságát és tapadását a titán hordozóhoz.
Amikor az irídium-tantál arány 70:30, a bevonat optimális összteljesítményt ér el:
A megfelelő irídium-oxid-tartalom kiváló elektrokatalitikus aktivitást és alacsony OER-túlfeszültséget biztosít.
A megfelelő tantál-oxid-tartalom lehetővé teszi stabil szilárd oldatszerkezet kialakulását irídium-oxiddal, hatékonyan gátolva annak oldódását savas környezetben.
A bevonat erős tapadást mutat a titán hordozóhoz, megakadályozva a leválást.
A bevonat optimális egyensúlyt ér el a vezetőképesség és a korrózióállóság között.
Természetesen a Wstitanium az irídium-tantál arányt az adott ügyfél igényei szerint is be tudja állítani, hogy megfeleljen a különböző alkalmazási forgatókönyveknek.
A perszulfátgyártás során az inhibitorok hozzáadásának fő célja az oxigénfejlődési reakció (OER) elnyomása és az áramhatásfok javítása. Az OER nemcsak csökkenti az áramhatásfokot és növeli az energiafogyasztást, hanem az elektrolit hőmérsékletének növekedéséhez is vezet, és felgyorsítja az anódbevonat korrózióját.
Tiocianátok: például ammónium-tiocianát és nátrium-tiocianát. Adszorbeálódhatnak az anód felületén, elfoglalhatják az OER aktív helyeit, ezáltal gátolva annak kialakulását.
Fluoridok: például ammónium-fluorid és nátrium-fluorid. A fluoridok felgyorsítják a titánmátrix korrózióját, ezért koncentrációjukat szigorúan ellenőrizni kell.
A Wstitanium műszaki mérnökei az Ön üzemi körülményei alapján javasolják a legmegfelelőbb típusú és adagolású inhibitort az optimális oxigénelnyomás és áramhatékonyság elérése érdekében.
A Wstitanium MMO titán anód termékeinek árait elsősorban a következő tényezők alapján számítják ki:
Bevonati rendszer: A különböző bevonati rendszerek ára jelentősen eltér. A platina bevonatok a legdrágábbak, ezeket követik az irídium-tantál bevonatok, az ólom-dioxid bevonatok pedig a legolcsóbbak.
Nemesfémtartalom: Minél magasabb a nemesfémtartalom, annál magasabb az ár.
Anód alakja és mérete: Minél összetettebb az anód alakja és minél nagyobb a mérete, annál nehezebb a feldolgozás, és annál magasabb az ár.
Titán hordozóanyag és vastagság: A különböző titán hordozóanyagok és vastagságok eltérő árakkal rendelkeznek.
Kapcsolat: A különböző kapcsolati módszerek eltérő feldolgozási költségekkel járnak.
Rendelési mennyiség: Minél nagyobb a rendelési mennyiség, annál alacsonyabb az egységár.
Részletes árajánlatot adunk az ügyfél egyedi igényei alapján, egyértelműen felsorolva az összes költséget az átlátható és reális árképzés biztosítása érdekében.
