W oczyszczaniu ścieków nitrobenzenowych, elektrokatalityczne procesy zaawansowanego utleniania (EAOP) z wykorzystaniem anody tytanowej MMO to zielona technologia uzdatniania wody, która szybko upowszechniła się w ciągu ostatniej dekady. Jej główną zasadą jest elektroliza cząsteczek wody przez anodę tytanową MMO, która generuje silne utleniające rodniki hydroksylowe (OH, o potencjale utleniania sięgającym 2.8 V, ustępujące jedynie fluorowi). Jednocześnie wykorzystuje ona jony chlorkowe zawarte w ściekach do generowania aktywnych form chloru (Cl₂, HClO, ClO⁻) in situ, które nieselektywnie atakują cząsteczki zanieczyszczeń organicznych, ostatecznie doprowadzając do całkowitej mineralizacji.
Nitrobenzen (NB, nr CAS: 98-95-3) jest podstawowym półproduktem chemicznym aromatycznych związków nitrowych. Około 85% nitrobenzenu jest wykorzystywane do redukcji uwodornienia w celu produkcji aniliny, która następnie jest wykorzystywana do otrzymywania diizocyjanianu difenylometanu (MDI), dodatków do gumy, barwników itp. Pozostałe 15% jest szeroko stosowane w przemyśle farmaceutycznym, pestycydach, barwnikach, materiałach wybuchowych, perfumach, rozpuszczalnikach organicznych itp. Jest to podstawowy surowiec do produkcji nowych materiałów poliuretanowych, farmaceutyków i przemysłu obronnego. Nitrobenzen charakteryzuje się wyjątkowo wysoką biotoksycznością i akumulacją w środowisku. W odpowiedzi na poważne zagrożenia dla środowiska związane z nitrobenzenem, kraje na całym świecie ustanowiły rygorystyczne normy kontroli emisji. Obecnie, główne technologie oczyszczania ścieków nitrobenzenowych w przemyśle obejmują metody biochemiczne, utlenianie Fentona, utlenianie ozonem, adsorpcję na węglu aktywnym i mikroelektrolizę żelazowo-węglową, ale wszystkie mają nieprzezwyciężalne wady techniczne.
Firma Wstitanium specjalizuje się w badaniach i produkcji anod tytanowych MMO. Jej produkty z anodami tytanowymi MMO zostały zastosowane w blisko stu projektach, obejmujących takie branże jak barwniki, farmaceutyki, pestycydy, produkcja aniliny i materiały wybuchowe. Ta strona systematycznie i kompleksowo wyjaśnia szczegóły techniczne, systemy powłok, scenariusze zastosowań, rozwiązania dostosowane do indywidualnych potrzeb oraz metody doboru anod tytanowych MMO stosowanych w elektrokatalitycznym oczyszczaniu nitrobenzenu. Wszystkie dane techniczne pochodzą z autorytatywnej literatury naukowej, testów przeprowadzonych przez niezależne laboratoria oraz wewnętrznych laboratoriów Wstitanium, co gwarantuje rzetelność, dokładność i weryfikowalność.
Powłoka anodowa MMO z tytanu do elektrokatalitycznego nitrobenzenu
Powłoka stanowi rdzeń anody tytanowej MMO. Jej skład, mikrostruktura i technologia przygotowania determinują aktywność katalityczną, stabilność, selektywność i żywotność elektrody. W celu uwzględnienia charakterystyki reakcji elektrokatalitycznego utleniania nitrobenzenu (głównie pośredniego utleniania rodnikami hydroksylowymi, któremu towarzyszy częściowy bezpośredni transfer elektronów; układ jest często kwaśny i charakteryzuje się wysokim zasoleniem), Wstitanium oferuje cztery sprawdzone systemy powłok, precyzyjnie dopasowane do różnych warunków jakości wody i kosztów kontroli.

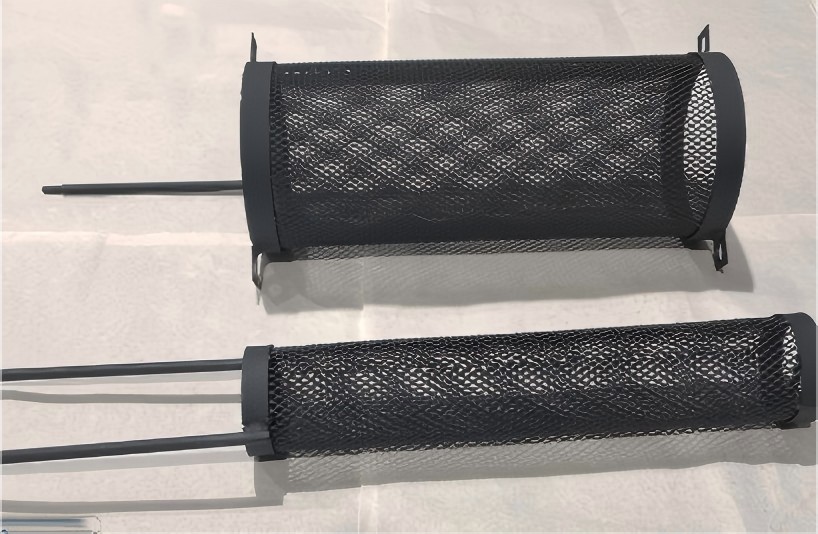

SnO₂-Sb₂O₅
W eksperymentach degradacji nitrobenzenu anoda Ti/SnO₂-Sb osiągnęła stopień usunięcia nitrobenzenu wynoszący 70.65% po 1 godzinie elektrolizy w następujących warunkach: początkowe stężenie 240 mg/l, gęstość prądu 20 mA/cm², odstęp między elektrodami 2 cm, elektrolit Na₂SO₄ 17.75 g/l i pH 5.0.
- Sn:Sb = 9:1
- Zawartość metali szlachetnych: 8-20 g/m²
- Do ścieków o niskiej zawartości chloru/bez chloru
- Potencjał wydzielania tlenu: 1.88 V (w porównaniu z SCE)
- Grubość powłoki: 2-5 μm
- pH: 1-10
- Gęstość prądu: 10-50 mA/cm²
RuO₂-TiO₂
Dwutlenek rutenu (RuO₂) charakteryzuje się doskonałą przewodnością elektryczną i katalizą wydzielania chloru, co czyni go klasycznym materiałem anodowym w układach zawierających chlor. Zawartość molowa RuO₂ waha się od 20% do 60%. Anody rutenowo-tytanowe charakteryzują się wyjątkowo niskimi nadpotencjałami wydzielania chloru; w roztworze NaCl o stężeniu 1 mol/l i gęstości prądu 1 A/cm² nadpotencjał wydzielania chloru wynosi około 1.13 V (w stosunku do SCE); nadpotencjał wydzielania tlenu wynosi około 1.4-1.7 V (w stosunku do SCE).
W ściekach nitrobenzenowych zawierających jony chlorkowe, anody rutenowo-tytanowe jednocześnie rozkładają zanieczyszczenia na dwa sposoby: po pierwsze, bezpośrednie utlenianie w celu wytworzenia jonów •OH atakujących pierścień benzenowy; a po drugie, pośrednie utlenianie — jony chlorkowe generują aktywny chlor (Cl₂, HClO, ClO⁻) na anodzie, degradując nitrobenzen poprzez chlorowanie. Używając samodzielnie wykonanej elektrody Ru₀.₇Si₀.₃O₂/Ti jako anody do oczyszczania ścieków nitrobenzenowych, w warunkach pH=2, gęstości prądu 25 mA/cm² i elektrolitu Na₂SO₄ 8 g/l, stopień usuwania nitrobenzenu osiągnął 85%, a stopień usuwania TOC osiągnął 50%.
Dotyczy: ścieków nitrobenzenowych o wysokiej zawartości chloru i zasolenia (takich jak ścieki z przemysłu farbiarskiego i pestycydowego), technologii syntezy nitrobenzenu w procesie chloro-alkalicznym itp.
Typowy stosunek molowy Ru:Ir:Ti = 7:3. IrO₂ znacząco poprawia odporność powłoki na wydzielanie tlenu i pasywację, rozwiązując problem szybkiego wypłukiwania czystych powłok rutenowych w środowiskach o wysokiej zawartości tlenu. Rezystywność powłoki ≤ 10⁻⁴ Ω·cm. Obróbka anodą tytanową RuO₂-IrO₂ ścieków 4-nitrobenzenowych, w warunkach pH = 2.5, napięcia elektrolizy 3 V i stężenia Na₂SO₄ 0.08 mol/l, pozwoliła uzyskać stopień usunięcia 4-nitrobenzenu wynoszący 79.8% i stopień usunięcia ChZT wynoszący 82.3% po 180 minutach reakcji. Zastosowanie: do ścieków nitrobenzenowych w układach mieszanych chlorowo-tlenowych oraz do ścieków z procesów chemicznych o dużej zmienności jakości wody.
Stosunek molowy IrO₂ do Ta₂O₅ wynosi 7:3. Nadpotencjał wydzielania tlenu wynosi około 1.385 V (w stosunku do SCE). W roztworze H₂SO₄ o stężeniu 0.5 mol/l, przyspieszone testy żywotności przy gęstości prądu 1 A/cm² mogą osiągnąć tysiące godzin; przeliczając na rzeczywiste warunki przemysłowe (30 mA/cm²), żywotność może sięgać ponad 10 lat.
Powłoki na bazie irydu charakteryzują się umiarkowaną zdolnością do bezpośredniego utleniania, ale ich wyjątkowa stabilność sprawia, że nadają się jako główne anody do długotrwałej pracy ciągłej. W procesie elektroredukcji nitrobenzenu do p-aminofenolu, siatka tytanowa pokryta irydem (DSA) została przemysłowo zastosowana jako anoda: przy gęstości prądu 1000 A/m² i temperaturze 85°C, wydajność prądowa redukcji nitrobenzenu na katodzie jest bliska 100%, a selektywność względem p-aminofenolu sięga 83%. Zastosowanie: ścieki nitrobenzenowe w układach siarczanowych.
Porównanie anod tytanowych MMO
Aby ułatwić Państwu szybki wybór, w poniższej tabeli zebraliśmy podstawowe parametry czterech głównych systemów powłokowych dla scenariuszy katalizy nitrobenzenowej. Wszystkie dane pochodzą z publicznie dostępnej literatury naukowej oraz danych eksperymentalnych z laboratorium Wstitanium. Zastrzeżenie: Dane uzyskano z pewnymi ograniczeniami i mają one wyłącznie charakter poglądowy.
| Element wydajnościowy | Ru-Ir | Ir-Ta | Sn-Sb | PbO₂ |
|---|---|---|---|---|
| Elementy aktywne | RuO₂, IrO₂, TiO₂ | IrO₂, Ta₂O₅ | SnO₂, Sb₂O₃, Pt, Nd₂O₃ | β-PbO₂ |
| Nadpotencjał ewolucji tlenu (w porównaniu z SCE) | 1.4 ~ 1.7V | 1.38 ~ 1.5V | 1.7 ~ 1.9V | 1.775 ~ 1.85V |
| Nadpotencjał wydzielania chloru (w porównaniu z SCE) | 1.12 ~ 1.15V | 1.2 ~ 1.3V | 1.3 ~ 1.4V | 1.35 ~ 1.45V |
| Szybkość usuwania nitrobenzenu (180 min) | 75% ~ 85% | 65% ~ 75% | 85% ~ 95% | 80% ~ 90% |
| Szybkość usuwania TOC (180 min) | 40% ~ 50% | 35% ~ 45% | 55% ~ 75% | 50% ~ 65% |
| Aktualna wydajność | 30% ~ 45% | 25% ~ 35% | 50% ~ 65% | 45% ~ 55% |
| Zalecana gęstość prądu | 100~500A/m² | 100~800A/m² | 50~300A/m² | 100~400A/m² |
| Maksymalna dopuszczalna gęstość prądu | 2000 A/m² | 3000 A/m² | 1000 A/m² | 1500 A/m² |
| Przyspieszona żywotność (0.5 M H₂SO₄, 200 mA/cm²) | > 150h | > 1000h | > 70h | > 200h |
| Praktyczna żywotność (30 mA/cm²) | 3 ~ 5 lat | 8 ~ 12 lat | 2 ~ 3 lat | 3 ~ 4 lat |
| Zakres roboczy pH | 1 ~ 12 | 1 ~ 14 | 1 ~ 10 | 1 ~ 9 |
| Maksymalna temperatura pracy | ≤80 ℃ | ≤90 ℃ | ≤70 ℃ | ≤80 ℃ |
| Tolerancja jonów chlorkowych | Ekstremalnie wysoko | Wysoki | Średni | Średni |
| Górna granica odporności na jony fluorkowe | <50 mg/l | <50 mg/l | <30 mg/l | <20 mg/l |
| Grubość powłoki | 8 ~ 15 μm | 8 ~ 20 μm | 5 ~ 12 μm | 50 ~ 200 μm |
| Względna klasa kosztów | ★★★ ☆☆ | ★ ★ ★ ★ ★ | ★★★ ☆☆ | ★★ ☆☆☆ |
| Obowiązujące scenariusze | Ścieki nitrobenzenowe o wysokim zasoleniu, układ mieszany chlor-tlen | Długotrwała praca ciągła, układ siarczanowy, elektrosynteza organiczna | Ścieki zawierające nitrobenzen o wysokim stężeniu opornym, zaawansowane głębokie oczyszczanie | Ścieki o wysokiej kwasowości i stężeniu, projekty wrażliwe na koszty |
|
Opis źródła danych: 1. Warunki testowe szybkości usuwania nitrobenzenu i TOC: początkowe stężenie nitrobenzenu 100 mg/l, elektrolit pomocniczy 0.1 mol/l Na₂SO₄, gęstość prądu 20 mA/cm², temperatura pokojowa, niepodzielone ogniwo elektrolityczne. 2. Warunki przyspieszonego testu żywotności: roztwór H₂SO₄ o stężeniu 0.5 mol/l, elektroliza prądem stałym o natężeniu 200 mA/cm², kryterium awarii: wzrost napięcia ogniwa o 5 V. 3. Praktyczna żywotność jest wartością szacunkową; rzeczywista żywotność zależy od jakości wody, gęstości prądu, temperatury i innych czynników terenowych. |
||||
Anody tytanowe MMO dla przemysłu katalizy nitrobenzenowej
Jako podstawowy półprodukt chemiczny, nitrobenzen stanowi podstawę łańcucha dostaw obejmującego dziesiątki sektorów przemysłu. Charakterystyka ścieków różni się znacznie w poszczególnych sektorach, co wymusza ustalenie określonych priorytetów w zakresie wydajności materiałów anodowych.
Przemysł barwników i pigmentów
Przemysł farbiarski jest największym konsumentem nitrobenzenu. Nitrobenzen służy jako kluczowy półprodukt w produkcji różnych barwników – w tym barwników azowych, kwasowych, zasadowych, dyspersyjnych i siarkowych – a także jest wykorzystywany do produkcji pigmentów rozpuszczalnikowych, takich jak nigrozyna (czerń anilinowa) i czarne pigmenty rozpuszczalne w oleju.
- Stężenie nitrobenzenu: 100–800 mg/l.
- Bardzo wysoka intensywność koloru.
- Zawiera siarczan sodu, chlorek sodu, itp.
- TDS: 5,000–30 000 mg/l.
- pH: Lekko kwaśne.
Roztwór anody tytanowej MMO
Preferowanym rozwiązaniem są powłoki na bazie rutenu. Elektrokatalityczne utlenianie jest zazwyczaj stosowane jako etap wstępnego oczyszczania w celu rozbicia struktury molekularnej opornych związków organicznych – takich jak nitrobenzen – i uzyskania znaczącego odbarwienia. Proces ten podnosi stosunek B/C do poziomu odpowiedniego do biodegradacji, umożliwiając ściekom spełnienie norm zrzutu poprzez późniejszy system oczyszczania biochemicznego.
Anody RuO₂-IrO₂-SnO₂ służą do oczyszczania ścieków zawierających nitrobenzen (barwnik pośredni). Przy gęstości prądu 30 mA/cm² i czasie reakcji 3 godzin, stopień usuwania nitrofenoli przekracza 70%, stopień usuwania barwnika przekracza 90%, a stosunek B/C wzrasta z 0.12 do ponad 0.35.
Typowe scenariusze zastosowań
- Ścieki z produkcji czarnego pigmentu anilinowego
- Centralne oczyszczanie ścieków w zintegrowanych parkach przemysłowych zajmujących się farbowaniem
- Ścieki z produkcji pośredniej barwnika azowego
- Ścieki z oczyszczania metodą redukcji barwników dyspersyjnych
Przemysł aniliny i poliuretanu
Anilina jest głównym produktem ubocznym nitrobenzenu. Około 85% nitrobenzenu jest wykorzystywane w procesie uwodornienia i redukcji do produkcji aniliny, która następnie jest wykorzystywana do produkcji MDI (diizocyjanianu difenylometanu). Ścieki powstające podczas produkcji aniliny zawierają nieprzereagowany nitrobenzen, produkty uboczne aniliny oraz inne związki aromatyczne.
- Współistnienie nitrobenzenu i aniliny
- Wysoka toksyczność ścieków
- Obecność cząstek katalizatora i rozpuszczalników organicznych
- Objętość ścieków przekraczająca 10 000 ton na dobę
Rozwiązania aplikacyjne anody tytanowej MMO
System elektrokatalityczny wykorzystujący anody rurowe MMO ze tytanu przetwarza 1,200 ton ścieków dziennie. Ścieki zawierają 120 mg/l nitrobenzenu i 80 mg/l aniliny; po oczyszczeniu ich stężenia spadają do poniżej 0.5 mg/l nitrobenzenu i poniżej 1 mg/l aniliny.
Typowe scenariusze zastosowań
- Ścieki z produkcji aniliny
- Ścieki kondensacyjne MDI
- Ścieki z surowców poliuretanowych
- Ścieki z produkcji dodatków gumowych
Przemysł farmaceutyczny i pośredni
Nitrobenzen służy jako surowiec lub półprodukt do syntezy różnych aktywnych substancji farmaceutycznych (API) i związków, w tym acetaminofenu, sulfonamidów, chinolin, antybiotyków oraz leków przeciwgorączkowo-przeciwbólowych. Ścieki farmaceutyczne często zawierają różnorodne półprodukty farmaceutyczne i rozpuszczalniki organiczne.
- Stężenie nitrobenzenu w ściekach: 50–500 mg/l
- Stężony roztwór macierzysty: do kilku tysięcy mg/l
- Wysoka toksyczność; częste wahania jakości wody
Roztwór anody tytanowej MMO
Anoda siatkowa pokryta irydem i tantalem jest stosowana do oczyszczania ścieków zawierających związki nitrobenzenu, przy stężeniu COD na wlocie wynoszącym 3,500 mg/l i stężeniu nitrobenzenu wynoszącym 320 mg/l. Po 2 godzinach elektrokatalitycznego utleniania, stopień usunięcia sięga 88% dla nitrobenzenu i 62% dla COD.
Typowe scenariusze zastosowań
- Ścieki z produkcji sulfonamidu
- Ścieki z produkcji środków przeciwbólowych
- Ścieki z produkcji chinolonu
- Kompleksowe oczyszczanie ścieków w parkach przemysłowych
Przemysł pestycydów i chemikaliów
Nitrobenzen jest wykorzystywany do produkcji różnych pestycydów, takich jak pentachloronitrobenzen (PCNB), paration i nitrofen. Jest kluczowym surowcem do produkcji półproduktów pestycydowych oraz surowcem do syntezy i rozpuszczalnikiem reakcji dla wielu wysokowartościowych produktów chemicznych. Powstające ścieki są wysoce biotoksyczne i – oprócz nitrobenzenu – często zawierają składniki pestycydów, takie jak związki chloroorganiczne i fosforany organiczne. Często zawierają wysokie stężenia anionów kwasowych, co powoduje wysoką kwasowość.
Roztwór anody tytanowej MMO
Zalecana jest powłoka na bazie irydu, wysoce odporna na korozję. Elektrokatalityczne utlenianie skutecznie niszczy toksyczne grupy funkcyjne nitrobenzenu i cząsteczek pestycydów. Po elektrokatalitycznym wstępnym oczyszczaniu z użyciem anod MMO, biotoksyczność ścieków pestycydowych zmniejsza się o 80%, a wskaźnik usuwania nitrobenzenu utrzymuje się na stabilnym poziomie 85%.
Typowe scenariusze zastosowań
- Ścieki z produkcji pestycydów
- Ścieki z produkcji herbicydów
- Ścieki z produkcji fungicydów
- Ścieki z ługu macierzystego syntetycznego
Kształt i struktura anody tytanowej MMO
Anody tytanowe MMO występują w różnych kształtach i konfiguracjach, dostosowanych do różnych konstrukcji ogniw elektrolitycznych, warunków przepływu i wymagań instalacyjnych. Czynniki te wpływają na rozkład prądu, wydajność transferu masy i zużycie energii. Wstitanium oferuje szeroką gamę kształtów anod tytanowych MMO, kompatybilnych z większością przemysłowych ogniw elektrolitycznych i reaktorów niestandardowych. Wszystkie produkty są ściśle zgodne z międzynarodowymi normami ASTM.
Anoda z tytanowej płyty MMO
Podłoże: blacha tytanowa ASTM B265 Gr1/Gr2/Gr7. Pokryta jednostronnie lub dwustronnie warstwą MMO. Grubość: 0.5–5.0 mm. Maksymalne wymiary: 1200 mm × 2500 mm. Tolerancja: ±0.1 mm.
Anoda z siatki tytanowej MMO
Siatka rozszerzona (wzór rombowy), siatka tkana, siatka perforowana. Siatka tytanowa ASTM B265 Gr1. Grubość: 0.3 mm–2.0 mm. Oczka siatki: wzór rombowy, od 2.5 × 4.6 mm do 12.7 × 25 mm.
Rurowa anoda tytanowa
Rury tytanowe bezszwowe ASTM B338 klasy 1/klasy 2. Średnica: Φ19 mm–Φ108 mm. Grubość ścianki: 0.5 mm–3.0 mm. Długość: 500 mm–1500 mm. Z kołnierzami i przyłączami spawanymi.
Pręt MMO Anoda tytanowa
Pręt tytanowy ASTM B348 klasy 1/klasy 2. Średnica: Φ6 mm–Φ25 mm. Długość: 100 mm–2000 mm. Posiada gwinty zewnętrzne, gwinty wewnętrzne lub końcówki spawane.
Anoda wstęgowa tytanowa MMO
Taśma tytanowa ASTM B265 klasy 1. Szerokość: 6.35–50 mm. Grubość: 0.3–0.9 mm. Minimalny promień gięcia ≤50 mm. Wysoka elastyczność. Elastyczny montaż.
Spersonalizowane anody MMO
Dostępne w konfiguracji koszowej, kratowej, tarczowej, spiralnej i innych. W pełni dostosowane do Państwa rysunków. Wszystkie specjalnie ukształtowane anody posiadają zintegrowane spawy, bez zadziorów.
Najczęściej zadawane pytania
Oczyszczanie ścieków nitrobenzenowych za pomocą anod tytanowych MMO opiera się na synergistycznym efekcie dwóch głównych szlaków utleniania: Po pierwsze, utlenianie rodnikami hydroksylowymi. Anodowa elektroliza cząsteczek wody generuje in situ silnie utleniające rodniki hydroksylowe (•OH, potencjał utleniania 2.8 V); nieselektywnie atakują one cząsteczki nitrobenzenu, stopniowo rozkładając strukturę pierścienia benzenowego i ostatecznie mineralizując je do CO₂ i H₂O. Po drugie, aktywne utlenianie chlorem. Gdy w ściekach obecne są jony chlorkowe, utlenianie anodowe generuje aktywne formy chloru – takie jak Cl₂, HClO i ClO⁻ – które pośrednio utleniają nitrobenzen w wodzie.
Nie ma absolutnej przewagi; wybór zależy od jakości ścieków. W przypadku niskiej zawartości jonów chlorkowych (<2000 mg/l) i pożądanego wysokiego tempa mineralizacji, preferowane są anody na bazie cyny i antymonu ze względu na ich wysoki potencjał wydzielania tlenu, silniejsze właściwości utleniające i wyższą wydajność. W przypadku wysokiej zawartości jonów chlorkowych i zasolenia lepsze są anody na bazie rutenu; wykazują one wysoką aktywność wydzielania chloru, efektywnie wykorzystując aktywny chlor do synergistycznego utleniania i osiągając wyższą wydajność degradacji. Powłoki rutenowo-irydowe są zalecane do większości złożonych przemysłowych ścieków mieszanych.
Podczas degradacji nitrobenzenu powstają krótkotrwale produkty pośrednie, takie jak nitrofenol, benzochinon i anilina. W procesie ciągłego utleniania elektrokatalitycznego ulegają one dalszej degradacji, ostatecznie dając nietoksyczne produkty, takie jak CO₂, H₂O i jony azotanowe.
Tak, ma. W środowisku kwaśnym wydajność generowania rodników hydroksylowych jest wyższa, a tempo degradacji nitrobenzenu jest szybsze. W środowisku zasadowym potencjał wydzielania tlenu maleje, reakcje uboczne wydzielania tlenu nasilają się, a wydajność prądowa spada. Jednak anody MMO charakteryzują się szerokim zakresem pH (0–14); poziomy pH wpływają na wydajność reakcji, ale nie uszkadzają elektrody. W praktycznych zastosowaniach inżynieryjnych pH ścieków jest zazwyczaj dostosowywane do wartości od 2 do 6, aby zoptymalizować równowagę między skutecznością oczyszczania a kosztami eksploatacji.
Wysokie stężenia zawiesin mogą przylegać do powierzchni elektrody i blokować miejsca aktywne katalitycznie, co prowadzi do zmniejszenia efektywnej powierzchni reakcji i wzrostu napięcia w ogniwie. Zaleca się utrzymanie stężenia zawiesin na dopływie poniżej 50 mg/l; w przypadku ścieków o wysokiej zawartości zawiesin, przed dopływem należy zastosować etapy wstępnego oczyszczania, takie jak filtracja lub sedymentacja.
Jony fluorkowe mogą uszkodzić warstwę pasywacyjną TiO₂ na podłożu tytanowym i spowodować erozję powłoki tlenkowej, co prowadzi do szybkiego uszkodzenia elektrody. Jeśli stężenie jonów fluorkowych jest niższe niż 5 mg/l, krótkotrwała eksploatacja jest możliwa poprzez zwiększenie gęstości powłoki i poprawę ochrony podłoża. W przypadku wyższych stężeń fluorków wymagana jest specjalistyczna powłoka odporna na fluor lub alternatywny materiał podłoża. Zalecamy dostarczenie dokładnych danych dotyczących jakości wody, aby zespół techniczny Wstitanium mógł ocenić wykonalność i zaproponować rozwiązanie dostosowane do indywidualnych potrzeb.
Anody siatkowe charakteryzują się wysoką porowatością i większą rzeczywistą powierzchnią właściwą, co przekłada się na lepszy transfer masy i dokładniejszy kontakt między ściekami a miejscami aktywnymi. Przy tej samej nominalnej powierzchni efektywnej, szybkość degradacji nitrobenzenu jest zazwyczaj o 15–25% wyższa niż w przypadku anod płytowych.
Elektrody BDD (diamentowe z domieszką boru) charakteryzują się wyższym potencjałem wydzielania tlenu i silniejszymi właściwościami utleniającymi, co przekłada się na wyższą szybkość mineralizacji nitrobenzenu; są jednak niezwykle drogie (około 10–20 razy droższe niż anody MMO). Chociaż anody MMO charakteryzują się nieco niższą mocą utleniającą niż elektrody BDD, oferują one doskonałą opłacalność i zaawansowaną technologię, spełniając wymagania dotyczące oczyszczania zdecydowanej większości ścieków przemysłowych, co czyni je optymalnym wyborem dla obecnych projektów przemysłowych.
Odstęp między elektrodami należy określić, uwzględniając kompleksowo napięcie, natężenie prądu, jakość wody i zużycie energii przez pompę. W przypadku oczyszczania nitrobenzenem typowy odstęp między elektrodami wynosi od 10 do 30 mm; w instalacjach laboratoryjnych często stosuje się odstęp 5–10 mm, podczas gdy w systemach przemysłowych stosuje się zazwyczaj odstęp 15–20 mm.
Zależy to od przewodnictwa samych ścieków. Ścieki przemysłowe o przewodności przekraczającej 500 μS/cm zazwyczaj nie wymagają dodawania dodatkowych elektrolitów. W przypadku ścieków o bardzo niskim przewodnictwie napięcie ogniwa byłoby wysokie, a zużycie energii znaczne; dlatego w celu zwiększenia przewodnictwa dodaje się odpowiednią ilość siarczanu sodu lub chlorku sodu. W przypadku ścieków o niskiej zawartości chlorków dodanie niewielkiej ilości chlorku sodu znacznie poprawia wydajność degradacji.
