Utlenianie elektrochemiczne z wykorzystaniem anod tytanowych MMO (mieszanych tlenków metali) to przyjazna dla środowiska technologia oczyszczania ścieków zawierających siarczki. Ścieki takie – wytwarzane w sektorach takich jak wydobycie ropy naftowej i gazu, rafinacja petrochemiczna, wytop metali nieżelaznych, drukowanie i barwienie tekstyliów, garbowanie skór, przemysł farmaceutyczny oraz gospodarka odciekami ze składowisk odpadów – zawierają zanieczyszczenia takie jak S²⁻, HS⁻, H₂S, merkaptany, tioetery i polisulfidy. Firma Wstitanium opracowała kompleksową gamę anod tytanowych, charakteryzujących się różnymi systemami powłok i konstrukcjami. Anody te są zoptymalizowane pod kątem aktywności katalitycznej, odporności na pasywację indukowaną siarką oraz ogólnej stabilności, dzięki czemu nadają się do zróżnicowanych warunków pracy, obejmujących zmienne stężenia, poziomy pH i zasolenie.
Na tej stronie przedstawiono systematyczny przegląd zasad technicznych, systemów powłok, specyfikacji, zastosowań przemysłowych, wytycznych doboru oraz studiów przypadków projektów dotyczących anod tytanowych MMO stosowanych w katalizie siarczkowej.
Anody tytanowe MMO do katalitycznego oczyszczania ścieków siarczkowych
Anody tytanowe MMO ułatwiają katalityczne utlenianie siarczków poprzez synergistyczne połączenie bezpośrednich i pośrednich szlaków utleniania. Siarczki są utleniane etapami – najpierw do siarki elementarnej i siarczynów, a na końcu do nietoksycznych, nieszkodliwych siarczanów.
Bezpośrednie utlenianie: gatunki siarczków (S²⁻, HS⁻) w ściekach dyfundują i adsorbują się na katalitycznie aktywnych miejscach powłoki MMO, gdzie ulegają bezpośredniemu przeniesieniu elektronów i utlenianiu.
Utlenianie pośrednie: Anoda katalizuje rozkład cząsteczek wody, generując rodniki hydroksylowe (•OH) i aktywne formy chloru (Cl₂, HClO, ClO⁻). Te reaktywne formy następnie uczestniczą w jednorodnych reakcjach utleniania z siarczkami.
Powłoka anodowa MMO z tytanu do katalizy siarczkowej

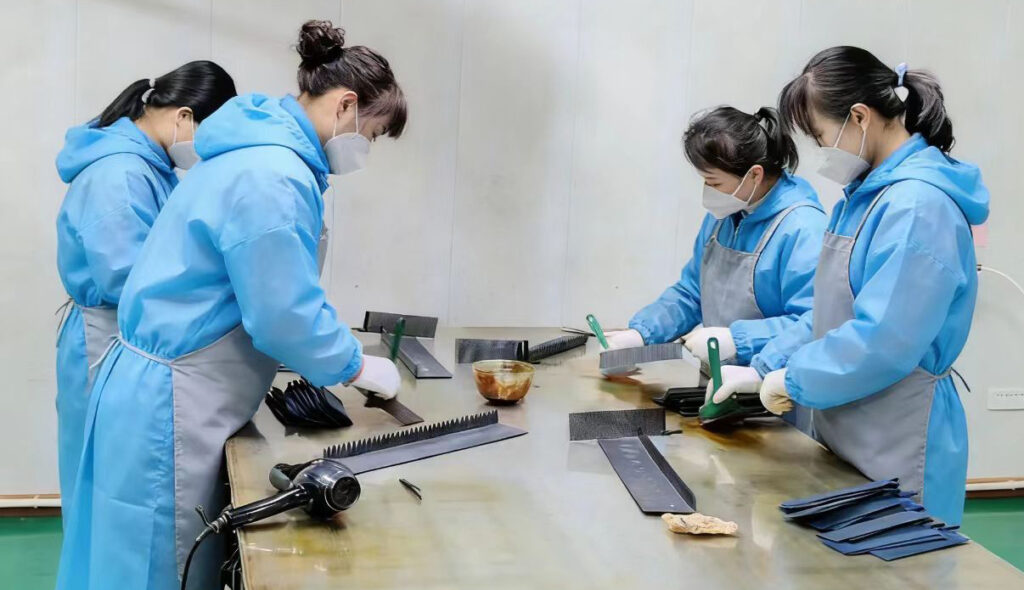

Powłoka decyduje o aktywności katalitycznej anody, warunkach pracy, żywotności i wydajności procesu. Specjalnie do katalitycznego utleniania siarczków, firma Wstitanium opracowała cztery sprawdzone systemy powłok, precyzyjnie dostosowane do różnych jakości wody i specyficznych wymagań reakcji. Wszystkie powłoki są wytwarzane w technologii wysokotemperaturowego rozkładu termicznego. Proces obejmujący nakładanie wielu warstw i spiekanie gradientowe tworzy jednolitą, gęstą i porowatą warstwę katalityczną, zapewniającą silną przyczepność do podłoża tytanowego i dużą liczbę miejsc aktywnych.
RuO₂
Powłoka rutenowa wykorzystuje dwutlenek rutenu (RuO₂) jako składnik aktywny. Jej kluczowe cechy to wyjątkowo niski nadpotencjał wydzielania chloru i doskonała aktywność bezpośredniego utleniania siarczków, co czyni ją odpowiednią do oczyszczania ścieków zawierających siarkę o wysokim stężeniu chlorków. Stosunek molowy RuO₂ do TiO₂ waha się od 30:70 do 40:60. Nadpotencjał wydzielania chloru wynosi 1.13 V (w porównaniu z SHE), a wydajność kulombowska utleniania siarczków sięga 60%. Zastosowania obejmują oczyszczanie ścieków zawierających siarkę o wysokim stężeniu chlorków – takich jak woda morska, woda produkcyjna o wysokim zasoleniu i ścieki z barwienia tekstyliów – a także pośrednie systemy utleniania siarczków, w których dominuje reakcja wydzielania chloru.

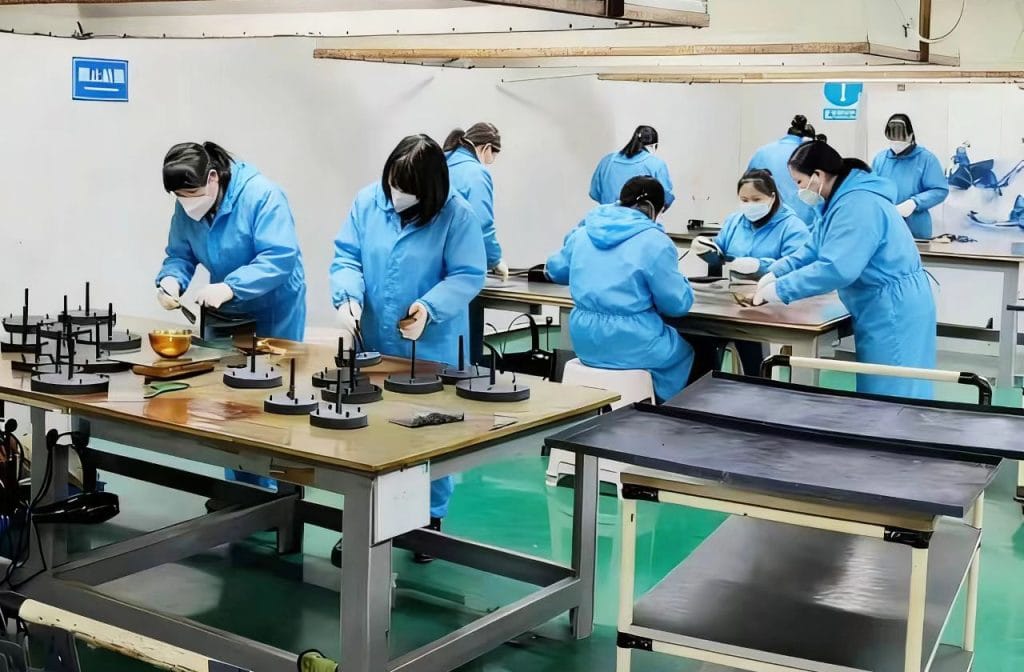

To specjalistyczna formuła powłoki opracowana przez firmę Wstitanium, zoptymalizowana pod kątem zaawansowanego oczyszczania ścieków o wysokim stężeniu siarczków. Typowy stosunek molowy wynosi Ru:Sn:Ir = 50:30:20. SnO₂ służy do udoskonalenia struktury ziarnistej powłoki i zwiększenia jej powierzchni właściwej, co poprawia porowatość i liczbę aktywnych centrów. IrO₂ znacząco poprawia odporność powłoki na utlenianie i poprawia jej zdolność wydzielania tlenu. W warunkach pracy przy gęstości prądu 200 A/m², początkowym stężeniu siarczków 300 mg/l i zawartości soli 2.5%, anoda tytanowa RuO₂-SnO₂-IrO₂ osiąga 92.7% skuteczność usuwania siarczków po 60 minutach pracy. Zastosowania obejmują ścieki o wysokim stężeniu siarczków oraz ścieki o wysokim zasoleniu i zawartości siarki. Jest to preferowane i ekonomiczne rozwiązanie powłokowe do przemysłowego oczyszczania ścieków siarczkowych.
IrO₂ to faza aktywna, a Ta₂O₅ to faza stabilna. Klasyczny stosunek molowy Ir:Ta = 70:30. Ta₂O₅ znacząco poprawia stabilność strukturalną powłoki w środowiskach silnie utleniających. Powłoka charakteryzuje się niskim nadpotencjałem wydzielania tlenu (około 1.25 V w porównaniu z SHE przy 10 mA/cm²) i doskonałą stabilnością w środowisku kwaśnym. Uniwersytet Queensland w Australii wykazał, że IrO₂-Ta₂O₅ to najstabilniejszy układ spośród wszystkich elektrod. Zastosowania: kwaśne ścieki zawierające siarkę, warunki wysokiej gęstości prądu, projekty na dużą skalę o długim okresie eksploatacji oraz systemy utleniania zdominowane przez reakcje wydzielania tlenu.

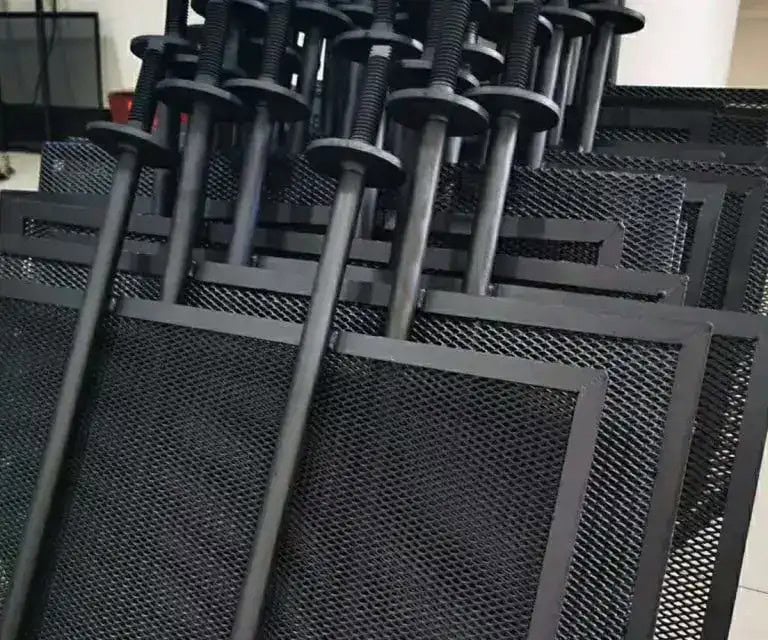

IrO₂-Ta₂O₅-SnO₂
Wstitanium to modyfikowana powłoka na bazie irydu, zoptymalizowana pod kątem oczyszczania z siarczków, zaprojektowana w celu zrównoważenia aktywności katalitycznej i stabilności. SnO₂ zwiększa stężenie elektronów i dziur w powłoce, zwiększając wydajność generowania rodników hydroksylowych i wzmacniając jej pośrednią zdolność utleniania siarczków i zanieczyszczeń organicznych. W tych samych warunkach eksperymentalnych powłoka ta osiąga wskaźnik usuwania siarczków na poziomie 89.6% w ciągu 60 minut, nieco niższy niż w przypadku układu ruten-iryd-cyna, ale z niższym wskaźnikiem strat eksploatacyjnych w długim okresie. Zastosowania: oporne ścieki organiczne zawierające siarczki, ścieki silnie kwaśne i zasolone oraz systemy oczyszczania wymagające długotrwałej, bezobsługowej pracy.
Anody tytanowe pokryte platyną posiadają niezastąpioną wartość w specjalistycznych i precyzyjnych zastosowaniach w oczyszczaniu z siarczków. Przygotowane metodą galwanizacji lub rozkładu termicznego, anody tytanowe pokryte platyną tworzą jednorodną, gęstą powłokę o silnej przyczepności. Ich właściwości chemiczne są niezwykle stabilne i praktycznie nierozpuszczalne w kwasach ani zasadach. Mogą katalizować wydzielanie chloru i tlenu, pracując stabilnie w szerokim zakresie pH i w złożonych mediach. Anody tytanowe pokryte platyną charakteryzują się wysoką odpornością na zatrucia, dzięki czemu nadają się do zastosowań w oczyszczaniu z siarczków o niskim stężeniu i wysokiej precyzji, takich jak uzdatnianie wody spożywczej, ścieki zawierające siarkę z półproduktów farmaceutycznych oraz precyzyjne urządzenia elektrolizy w laboratoriach.
Porównanie anod tytanowych MMO
Aby porównać wydajność i przydatność różnych systemów powłokowych, zestawiono parametry dla czterech typów powłok rdzeniowych w scenariuszach katalitycznych z siarczkiem. Wszystkie dane pochodzą z laboratorium Wstitanium oraz z publicznie dostępnej, wiarygodnej literatury, stanowiąc punkt odniesienia przy doborze i projektowaniu anod tytanowych MMO. Zastrzeżenie: Wszystkie dane uzyskano w warunkach ograniczonych i nie mają one uniwersalnego zastosowania.
| Element wydajnościowy | Ru-Ir-Sn | Ir-Ta | Ir-Ta-Sn | Pt |
|---|---|---|---|---|
| Elementy aktywne | RuO₂, IrO₂, SnO₂ | IrO₂, Ta₂O₅ | IrO₂, Ta₂O₅, SnO₂ | Czysty Pt |
| Stosunek molowy | Ru:Ir:Sn = 5:2:3 | Ir:Ta = 7:3 | Ir:Ta:Sn = 6:2:2 | 100% punktów |
| Grubość powłoki | 8 ~ 15 μm | 10 ~ 20 μm | 12 ~ 22 μm | 2 ~ 10 μm |
| Nadpotencjał wydzielania chloru (10 mA/cm², w porównaniu z SHE) | ~ 1.12 V. | ~ 1.30 V. | ~ 1.26 V. | ~ 1.18 V. |
| Nadpotencjał wydzielania tlenu (10mA/cm², w porównaniu z SHE) | ~ 1.32 V. | ~ 1.25 V. | ~ 1.23 V. | ~ 1.45 V. |
| Robocza gęstość prądu | 50~1500 A/m² | 50~2000 A/m² | 50~2000 A/m² | 10~1000 A/m² |
| Szybkość usuwania siarczków (60 min, 200 A/m², początkowe 300 mg/l) | ≥% 92 | ≥% 85 | ≥% 89 | ≥% 82 |
| Zakres roboczy pH | 1 ~ 12 | 0 ~ 14 | 0 ~ 14 | 0 ~ 14 |
| Maksymalna temperatura pracy | 80 ℃ | 90 ℃ | 90 ℃ | 100 ℃ |
| Maksymalne dopuszczalne stężenie chlorków | ≤100g/l | ≤80g/l | ≤80g/l | ≤120g/l |
| Maksymalne tolerowane stężenie fluoru | ≤10 mg / l | ≤20 mg / l | ≤20 mg / l | ≤30 mg / l |
| Roczny wskaźnik zużycia powłoki | 2~4 mg/A·rok | 0.5~1.5 mg/A·rok | 0.8~2 mg/A·rok | 0.5~1 mg/A·rok |
| Projekt żywotności | 3 ~ 8 lat | 5 ~ 12 lat | 5 ~ 10 lat | 8 ~ 15 lat |
| Zdolność pasywacji antysiarkowej | Dobry | Doskonały | Doskonały | Doskonały |
| Główne zalety | Najwyższa wydajność odsiarczania, optymalny stosunek kosztów do wydajności | Ekstremalna stabilność, najdłuższa żywotność | Zrównoważona aktywność katalityczna i stabilność | Optymalna stabilność chemiczna, wysoka czystość |
| Obowiązujące scenariusze | Ścieki o wysokim zasoleniu i stężeniu siarczków, drukowanie i barwienie tekstyliów | Ścieki kwaśne zawierające siarkę, projekty o długim cyklu i dużym obciążeniu | Ścieki organiczne zawierające oporną siarkę, ogólne warunki pracy | Zastosowania precyzyjne w laboratoriach spożywczych i farmaceutycznych |
| Względny poziom kosztów | ★★★ ☆☆ | ★★★★ ☆ | ★★★★ ☆ | ★ ★ ★ ★ ★ |
Anody tytanowe MMO do zastosowań katalitycznych z siarczkami
Ścieki zawierające siarkę z różnych gałęzi przemysłu różnią się znacznie pod względem stężenia, pH, współwystępujących zanieczyszczeń oraz wymagań dotyczących oczyszczania. Firma Wstitanium opracowała rozwiązania anodowe dostosowane do specyficznych potrzeb różnych gałęzi przemysłu w zakresie jakości i oczyszczania wody.
Przemysł naftowy i gazowy
Przemysł naftowy i gazowy to jedna z branż o najwyższym stężeniu i największych trudnościach w oczyszczaniu zanieczyszczeń siarczkowych. W wodzie produkcyjnej ze złóż ropy naftowej i gazu stężenia siarkowodoru, merkaptanów, siarczków i siarczków wynoszą zazwyczaj 100–500 mg/l. Zanieczyszczenia te charakteryzują się wysokim stężeniem soli, ropy naftowej i zawiesin. Mineralizacja może sięgać dziesiątek tysięcy mg/l. W ściekach rafineryjnych stężenia różnych zanieczyszczeń, takich jak siarczki, lotne fenole, azot amonowy i węglowodory ropopochodne, wynoszą zazwyczaj 50–200 mg/l. W ściekach z odsiarczania, zwłaszcza w procesach odsiarczania na mokro, stężenia siarczków i tiosiarczanów są wyjątkowo wysokie.
Rozwiązania tytanowe
W przypadku kwaśnych ścieków hutniczych zaleca się stosowanie anod tytanowych o oczkach Ru-Ir-Sn. Środowisko o wysokiej zawartości jonów chlorkowych generuje aktywny chlor, który jest następnie bezpośrednio utleniany w celu uzyskania wydajnego odsiarczania. W wodzie produkcyjnej ze złoża gazu o wydajności 1200 m³/d, pierwotne stężenie siarczków wynosiło 300 mg/l. Po oczyszczeniu stężenie siarczków w ściekach utrzymywało się stale poniżej 10 mg/l, co pozwoliło na osiągnięcie 92% skuteczności usuwania.
Do oczyszczania ścieków zawierających fenole i siarkę zaleca się stosowanie tytanowych anod płytkowych Ir-Ta-Sn, które zapewniają jednoczesne utlenianie siarczków i degradację fenolowej materii organicznej. Po zastosowaniu w projekcie petrochemicznym o przepustowości 200 m³/d, stopień usuwania siarczków osiągnął 96%, stopień degradacji fenoli 96%, a ChZT w ściekach stale utrzymywał się poniżej 50 mg/l.
Górnictwa i Hutnictwa
Przemysł górniczy i hutniczy stanowią kolejne główne źródło zanieczyszczenia siarczkami. Ścieki powstające w procesie flotacji rudy siarczkowej zawierają resztkowy siarczek sodu, ksantogenian i inne odczynniki wzbogacające. Stężenia siarczków wynoszą zazwyczaj 20–100 mg/l, a ścieki zawierają również jony metali ciężkich i zawiesiny. W ściekach hutniczych, kwaśne ścieki z procesów przeróbki miedzi, ołowiu, cynku i innych minerałów zawierają zanieczyszczenia, takie jak siarczki, arsen i metale ciężkie. Charakteryzują się wysoką kwasowością (pH 2–5) i są silnie żrące. Roztwory zawierające siarkę występują również w roztworach ługowania hydrometalurgicznego powstających podczas ługowania rud siarczkowych.
Rozwiązania tytanowe
W przypadku kwaśnych ścieków hutniczych zaleca się stosowanie anod tytanowych Ir-Ta. Zapewniają one utlenianie siarczków i częściową kontrolę stanu walencyjnego metali ciężkich. W „Specyfikacji technicznej dla inżynierii oczyszczania ścieków hutniczych miedzi” utlenianie elektrochemiczne zostało wymienione jako zalecana technologia oczyszczania.
W przypadku alkalicznych ścieków z przeróbki minerałów zaleca się stosowanie anod tytanowych z siatką rutenową. Skutecznie utleniają one siarczki i odczynniki stosowane w przeróbce minerałów, takie jak ksantogeniany, co poprawia wskaźniki ponownego wykorzystania ścieków. Wszystkie elektrody charakteryzują się pogrubionym podłożem tytanowym i uszczelnieniem odpornym na korozję.
Przemysł farbiarski i tekstylny
Barwienie siarką wymaga użycia dużych ilości siarczku sodu jako środka redukującego. W rezultacie powstają ścieki o wysokim stężeniu siarczków, zazwyczaj w zakresie 100–300 mg/l. Ścieki charakteryzują się wyjątkowo intensywnym kolorem, wysokim stężeniem ChZT i silną zasadowością (pH 9–11).
Roztwór tytanu
Polecamy anody tytanowe z siatką powlekaną Ru-Ir. Wykorzystują one jony chlorkowe zawarte w ściekach do generowania aktywnego chloru, co pozwala na utlenianie i odbarwianie siarczków. Na przykład, w zakładzie barwiącym o wydajności 500 m³/d stężenie siarczków na wlocie wynosiło 180 mg/l, a intensywność koloru 800 razy. Po obróbce elektrochemicznej, stopień usunięcia siarczków osiągnął 94%, a stopień odbarwienia 95%. Struktura siatki skutecznie poprawia efektywność transferu masy i zmniejsza zatykanie elektrod spowodowane osadzaniem się siarki elementarnej.
Produkty farmaceutyczne i chemikalia wysokiej jakości
W przemyśle farmaceutycznym i chemicznym ścieki zawierające siarkę mają złożony skład. Ścieki powstające podczas produkcji półproduktów farmaceutycznych, takich jak sulfonamidy, tiole, tioetery i disulfidy, zazwyczaj zawierają duże ilości opornych siarczków organicznych. Ścieki te są wysoce biotoksyczne i mogą hamować aktywność mikroorganizmów w układach biologicznych.
Roztwór tytanu
Polecamy anody tytanowe Ir-Ta-Sn, które wykorzystują synergistyczny efekt bezpośredniego i pośredniego utleniania za pośrednictwem rodników hydroksylowych do mineralizacji i rozkładu siarczków w ściekach na siarczany, dwutlenek węgla i wodę. Jako technologia wstępnego oczyszczania, rozkładają strukturę toksycznych siarczków, poprawiając biodegradowalność ścieków. Mogą być również stosowane jako zaawansowana technologia oczyszczania, zapewniająca zgodność ChZT i innych zanieczyszczeń ze standardami zrzutu. Nie powodują one wymywania jonów metali ciężkich do ścieków.
Obróbka skóry i futer
Ścieki powstające podczas procesu wapnowania i odszczeciniania charakteryzują się ekstremalnie wysokim stężeniem siarczku sodu, sięgającym tysięcy mg/l, a także zawierają duże ilości białka, oleju i zawiesiny. Stężenie siarczków w ściekach garbarskich wynosi zazwyczaj 100–500 mg/l, przy wysokim ChZT.
Roztwór tytanu
Zalecamy wstępne oczyszczanie za pomocą płytowych anod tytanowych w celu utlenienia siarczków o wysokim stężeniu do siarki elementarnej, którą można odzyskać. W przypadku ścieków kombinowanych, system elektrochemiczny z siatkową anodą tytanową jest stosowany do całkowitego utlenienia siarczków do siarczanów, jednocześnie usuwając część ChZT i barwę. W porównaniu z tradycyjnymi metodami utleniania powietrzem, utlenianie elektrochemiczne jest kilkakrotnie szybsze, zajmuje mniej miejsca, nie powoduje emisji gazów odlotowych i jest bardziej przyjazne dla środowiska.
Odciek ze składowiska odpadów
Odcieki i ścieki z oczyszczania beztlenowego często zawierają siarczki. Powoduje to korozję rur i nieprzyjemny zapach. W odciekach ze składowisk odpadów, fermentacja beztlenowa wytwarza duże ilości siarkowodoru i merkaptanów, którym towarzyszy wysoki poziom azotu amonowego, wysoki poziom ChZT i wysokie zasolenie, co powoduje znaczne wahania jakości wody. W beztlenowych ściekach komunalnych, redukcja siarczanów powoduje powstawanie siarczków.
Roztwór tytanu
Zalecane są anody tytanowe z powłoką irydowo-tantalową. Działają one stabilnie w złożonych warunkach wodnych o wysokiej zawartości azotu amonowego i wysokim zasoleniu, zapewniając jednocześnie utlenianie siarczków, usuwanie azotu amonowego i degradację ChZT. Skutecznie rozwiązuje to problemy korozji siarkowodorowej i nieprzyjemnych zapachów w sieciach kanalizacyjnych, poprawia jakość środowiska na terenie zakładu i wydłuża żywotność rurociągów.
Specyfikacje niestandardowych anod tytanowych
Aby pomóc Ci szybko zrozumieć specyfikę niestandardowych anod tytanowych firmy Wstitanium, zebraliśmy standardowe i niestandardowe parametry dla najpopularniejszych typów anod.
| Typ anody tytanowej | Podłoże tytanowe | standardowe rozmiary | Niestandardowe rozmiary | Grubość powłoki | Tryb połączenia |
|---|---|---|---|---|---|
| Anoda płytkowa | Płyta tytanowa Gr1 / Gr2 | Grubość 0.5–3 mm; długość i szerokość ≤ 1200×2000 mm | Grubość 0.3–10 mm; Możliwość wykonania bardzo dużych rozmiarów poprzez łączenie | 8-20 μm | Tytanowe końcówki przewodzące, tytanowe pręty przewodzące, gwinty |
| Anoda siatkowa | Siatka tytanowa rozszerzona Gr1 / Gr2 | Grubość 0.5–1.5 mm; Oczka siatki 3×6 ~ 6×12 mm | Grubość 0.3–3 mm; Specjalne otwory siatki na zamówienie | 8-18 μm | Rama tytanowa, pręt przewodzący, zaciski spawane |
| Anoda rurowa | Rura tytanowa bezszwowa Gr1 / Gr2 | Średnica rury Φ10–Φ60 mm; Długość ≤ 3000 mm | Średnica rury Φ3–Φ200 mm; rury o bardzo dużej długości można łączyć szeregowo | 10-20 μm | Gwinty, kołnierze, spawane pręty przewodzące |
| Anoda prętowa | Pręt tytanowy Gr1 / Gr2 | Średnica Φ3–Φ50 mm; Długość ≤ 2000 mm | Średnica Φ1–Φ100 mm; Możliwość dostosowania długości | 8-15 μm | Gwinty zewnętrzne, gwinty wewnętrzne, zaciski spawane |
| Anoda paskowa | Pasek tytanowy Gr1 / Gr2 | Grubość 0.2–1 mm; Szerokość 10–100 mm | Grubość 0.1–2 mm; Możliwość dostosowania szerokości | 5-12 μm | Zaciski spawane, zaciski zaciskowe |
| Anoda koszykowa | Siatka tytanowa Gr1 / Gr2 + rama tytanowa | Średnica Φ50–Φ300 mm; Wysokość 100–500 mm | Możliwość dostosowania dowolnych wymiarów na żądanie | 8-15 μm | Centralny pręt przewodzący, górny zacisk okablowania |
Rozwiązania dostosowane do potrzeb operacji o wysokiej zawartości siarki
W przypadku operacji ze stężeniem siarczków >500 mg/l i tendencją do osadzania się siarki elementarnej w warunkach alkalicznych, zaleca się zastosowanie zmodyfikowanej powłoki pasywacyjnej antysiarkowej. Preferowane są struktury siatkowe lub kratowe, aby poprawić przepływ wody i wydajność samoczyszczenia.
Rozwiązania dotyczące ścieków o wysokiej zawartości fluoru
Powłoka odporna na fluor jest stosowana w celu zwiększenia gęstości powłoki i ochrony przed korozją jonową fluoru. Podłoże z tytanu o wysokiej czystości zapobiega korozji lokalnej spowodowanej zanieczyszczeniami. Zoptymalizowane parametry pracy, kontrolujące gęstość prądu i pH, zmniejszają aktywność jonów fluoru.
Długotrwałe, dostosowane rozwiązania
W przypadku projektów na dużą skalę, wymagających bezobsługowej eksploatacji przez ponad 5 lat, stosuje się wysokowytrzymałą powłokę irydowo-tantalową. Pogrubione podłoże tytanowe i struktura przewodząca zapobiegają korozji podłoża i przegrzewaniu się złączy.
Naprawa powłoki
Wstitanium oferuje profesjonalne usługi naprawy powłok. Podłoże tytanowe poddawane jest obróbce powierzchniowej i spiekaniu powłoki, co pozwala uzyskać parametry identyczne z nowymi produktami. Koszt naprawy stanowi zaledwie 50-70% kosztów nowego produktu.
Przewodnik wyboru anody tytanowej do katalitycznego oczyszczania siarczkowego
Prawidłowy dobór jest warunkiem koniecznym zapewnienia wydajnej i długotrwałej pracy anod. Bazując na doświadczeniu z setek projektów, Wstitanium opracowało naukową metodę doboru, która pomoże Ci wybrać najbardziej odpowiednią anodę tytanową do Twoich konkretnych warunków pracy.
Zasady selekcji
Na podstawie docelowej wydajności i przepustowości należy wybrać powłokę i obszar odpowiadające aktywności katalitycznej i obciążalności prądowej, aby uniknąć niewystarczającej lub nadmiernej wydajności.
Zasada optymalnych kosztów cyklu życia: nie należy kierować się wyłącznie ceną zakupu; kompleksowo oceń całkowity koszt cyklu życia, biorąc pod uwagę okres użytkowania, zużycie energii i koszty konserwacji.
Parametry operacyjne
Przed wyborem modelu należy określić następujące podstawowe parametry. Im bardziej szczegółowe będą parametry, tym trafniejszy będzie wybór:
- Stężenie siarczków (S²⁻, HS⁻, itd.)
- Wartość pH i zakres wahań
- Stężenie Cl⁻, SO₄²⁻, F⁻ itp.
- ChZT, metale ciężkie, oleje, zawiesiny itp.
- Temperatura wody na wlocie
- Zaprojektowana wydajność obróbki
- Docelowe stężenie siarczków w ściekach
- Gęstość prądu i napięcie
- Oczekiwana żywotność projektowa
- Praca ciągła / Praca przerywana
- Wymiary elektrolizera
- Projekt odstępu między elektrolizerami
- Instalacja anody
- Dopasowany prostownik
System powłok
Wybór powłoki stanowi podstawę procesu selekcji, opiera się przede wszystkim na środowisku medium i głównym typie reakcji.
Ścieki alkaliczne o wysokiej zawartości chloru i siarki (pH > 7, Cl⁻ > 1000 mg/l): Preferowana jest powłoka rutenowo-irydowo-cynowa. Wykorzystuje ona jony chlorkowe o wysokiej zawartości chloru do generowania aktywnego chloru, co zapewnia synergistyczne utlenianie, zapewniając najwyższą wydajność odsiarczania i najwyższą opłacalność. Typowe scenariusze: woda produkcyjna ze złóż gazu, ścieki z farbowania i drukowania, ścieki z garbowania skóry.
Kwaśne ścieki zawierające siarkę (pH < 5): Preferowana jest powłoka irydowo-tantalowa. Charakteryzuje się ona doskonałą stabilnością w silnie kwaśnym środowisku, długą żywotnością i zapobiega szybkiemu rozpuszczaniu się powłok na bazie rutenu w silnych kwasach. Typowe zastosowania: ścieki górnicze i hutnicze, kwaśne ścieki z odsiarczania.
Neutralne/słabo alkaliczne, złożone ścieki zawierające siarkę: Preferowana jest powłoka irydowo-tantalowo-cynowa. Zapewnia ona zrównoważoną aktywność i stabilność, dostosowuje się do wahań jakości wody i jest bardzo wszechstronna. Typowe zastosowania: ścieki petrochemiczne, ścieki farmaceutyczne, odcieki ze składowisk odpadów.
Ścieki spożywcze/farmaceutyczne o wysokich wymaganiach czystości: Wybrano anodę tytanową pokrytą platyną. Charakteryzuje się ona najwyższą stabilnością chemiczną i nie stwarza ryzyka wypłukiwania metali ciężkich.
Uwaga: Jeśli stężenie jonów fluorkowych w ściekach przekracza 5 mg/l, należy zastosować zmodyfikowaną powłokę odporną na fluor. Stosowanie zwykłych powłok MMO jest surowo zabronione, ponieważ jony fluorkowe uszkadzają warstwę pasywacyjną na podłożu tytanowym. Prowadzi to do powstawania pęcherzy i łuszczenia się powłoki oraz szybkiego uszkodzenia anodowego.
Obliczanie efektywnej powierzchni anody
Efektywna powierzchnia (㎡) = Całkowity prąd przetwarzania (A) ÷ Gęstość prądu projektowego (A/㎡)
Całkowity prąd procesowy należy obliczyć na podstawie objętości oczyszczonej wody, stężenia siarczków i wydajności prądowej. Inżynierowie techniczni Wstitanium pomogą w tym obliczeniu. Zalecana gęstość prądu projektowego dla oczyszczania siarczków: 100–300 A/m² dla normalnej pracy, 300–500 A/m² dla pracy o wysokim stężeniu. Nie zaleca się długotrwałej pracy z natężeniem przekraczającym 1000 A/m².
Ilość i instalacja
Określ rozmiar pojedynczej anody i całkowitą liczbę anod na podstawie rozmiaru ogniwa elektrolitycznego i odstępu między elektrodami. Zalecany odstęp między elektrodami wynosi 3–10 cm. Mniejszy odstęp przekłada się na mniejsze zużycie energii, ale zwiększa trudność instalacji i ryzyko zwarcia.
Oszacowanie okresu eksploatacji
Wzór: Projektowana żywotność (lata) = Obciążenie metalami szlachetnymi (g/㎡) ÷ (Roczna stopa strat (g/A·rok) × Gęstość prądu roboczego (A/㎡)). Roczna stopa strat jest ściśle związana z powłoką i warunkami pracy. Podamy dokładną wartość odniesienia dla stopy strat na podstawie konkretnych warunków pracy.
Zalecana tabela dla oczyszczania ścieków siarczkowych
Aby ułatwić Ci szybkie podjęcie decyzji, przygotowaliśmy rekomendacje dotyczące wyboru typowych scenariuszy oczyszczania z siarczków. Zastrzeżenie: Niniejsza tabela ma charakter wyłącznie poglądowy i nie powinna być jedyną podstawą do podejmowania decyzji. Ostateczne prawo do interpretacji należy do Wstitanium.
| Zastosowanie | Stężenie siarczków | Zakres pH | Zalecana powłoka | Zalecany kształt anody | Zalecana gęstość prądu |
|---|---|---|---|---|---|
| Woda produkcyjna ropy naftowej i gazu | 100–500 mg/l | 7-9 | Ru-Ir-Sn | Siatka / Płyta | 150–300 A/m² |
| Kompleksowe oczyszczanie ścieków rafineryjnych | 50–200 mg/l | 6-8 | Ir-Ta-Sn | Płyta / Siatka | 100–250 A/m² |
| Kwaśne ścieki metalurgiczne | 20–100 mg/l | 2-5 | Ir-Ta | Płyta | 200–400 A/m² |
| Ścieki siarczkowe z drukowania i farbowania tekstyliów | 100–300 mg/l | 9-11 | Ru-Ir-Sn | Siatka | 100–200 A/m² |
| Kompleksowe oczyszczanie ścieków garbarni | 100–500 mg/l | 8-11 | Ru-Ir-Sn | Siatka | 150–250 A/m² |
| Ścieki farmaceutyczne zawierające siarkę | 50–300 mg/l | 4-10 | Ir-Ta-Sn | Siatka | 200–400 A/m² |
| Odciek ze składowiska odpadów | 20–150 mg/l | 6-9 | Ir-Ta-Sn | Siatka | 200–500 A/m² |
| Odpady ciekłe z odsiarczania o wysokim stężeniu | >1000mg/L | 8-12 | Powłoka na bazie rutenu odporna na pasywację siarki | Płyta | 300–500 A/m² |
Błędne przekonanie 1: Wyższa gęstość prądu jest zawsze lepsza
Wielu klientów celowo zwiększa projektowaną gęstość prądu i zmniejsza powierzchnię anody, aby obniżyć koszty jej zakupu. W rzeczywistości przekroczenie optymalnej gęstości prądu prowadzi do gwałtownego wzrostu liczby reakcji ubocznych wydzielania tlenu. Wydajność prądowa znacznie spada, zużycie energii drastycznie wzrasta, a zużycie powłoki rośnie wykładniczo. Żywotność anody ulega drastycznemu skróceniu.
Błędne przekonanie nr 2: Wybór najtańszej powłoki rutenowej
Chociaż powłoki na bazie rutenu są tańsze w przeliczeniu na jednostkę, ich szybkość zużycia jest znacznie wyższa niż powłok na bazie irydu w kwaśnych środowiskach o wysokiej zawartości tlenu. W przypadku kwaśnych ścieków, dużej gęstości prądu i pracy ciągłej, powłoki na bazie rutenu mogą wymagać wymiany co 1-2 lata, podczas gdy powłoki na bazie irydu mogą wytrzymać 5-8 lat. Całkowity koszt powłok na bazie irydu jest w rzeczywistości niższy.
Błędne przekonanie nr 3: Ignorowanie jonów fluorkowych
Jony fluorkowe są „zabójcą” anod tytanowych. Nawet kilka mg/l jonów fluorkowych może uszkodzić warstwę pasywacyjną na podłożu tytanowym podczas długotrwałej eksploatacji. Powoduje to powstawanie pęcherzy i łuszczenie się powłoki. Przed doborem należy koniecznie sprawdzić stężenie jonów fluorkowych; jeśli przekracza ono dopuszczalną wartość, należy zastosować powłokę odporną na działanie fluoru.
Błędne przekonanie nr 4: Ignorowanie pasywacji siarki
Wysokie stężenia siarczków elektrolizujących w środowisku alkalicznym łatwo generują siarkę elementarną, która osadza się na powierzchni elektrody. Przy wyborze powłoki należy ocenić ryzyko pasywacji na podstawie stężenia siarczków i wybrać powłokę antypasywacyjną.
Błędne przekonanie nr 5: Ignorowanie zawartości metali szlachetnych
Żywotność powłoki zależy przede wszystkim od zawartości i składu metali szlachetnych, a nie tylko od jej grubości. Wszystkie produkty Wstitanium wyraźnie wskazują zawartość metali szlachetnych.
Przypadki projektowe
Anody tytanowe MMO firmy Wstitanium do katalitycznego przetwarzania siarczków zostały z powodzeniem zastosowane w setkach projektów w dziesiątkach branż na całym świecie. Poniżej przedstawiono kilka reprezentatywnych przypadków projektów. Wszystkie dane pochodzą z rzeczywistych rejestrów operacyjnych projektów.
Studium przypadku 1: Oczyszczanie siarczków w wodzie produkcyjnej ze złoża gazu
Wydobyta woda zawierała nadmierne ilości siarczków i COD, co nie spełniało norm dotyczących ponownego zatłaczania i zrzutu. Klient potrzebował stabilnej i niezawodnej technologii wstępnego oczyszczania, aby skutecznie usuwać siarczki.
- Siarczki: 280 ~ 320 mg/l
- Chlorek: 12000 ~ 15000 mg/l
- Węglowodory ropopochodne: 30 ~ 50 mg/l
- Mineralizacja: 25000 ~ 30000 mg/l
- ChZT: 400 ~ 500 mg/l
- pH: 7.5 ~ 8.5
- Temperatura: 30 ~ 40℃
Roztwór tytanu
- Anoda tytanowa z siatki Ru-Ir-Sn.
- Całkowita powierzchnia użytkowa: 480㎡
- Projektowana gęstość prądu: 200A/m²
- Napięcie ogniwa: 3.0-3.5 V
Efekty
- Stężenie siarczków w ściekach ≤ 10 mg/l
- Zużycie energii na tonę wody: 3.2 kWh
- Stopień usuwania siarczków > 92%
- Wskaźnik usuwania COD > 30%
Studium przypadku 2: Zaawansowane oczyszczanie ścieków rafineryjnych
Ścieki z dużego zintegrowanego zakładu rafineryjno-chemicznego w Indonezji nadal nie spełniały norm emisji COD, siarczków i lotnych fenoli. Istniejący, zaawansowany proces oczyszczania Fentona zużywał duże ilości odczynników i generował znaczne ilości niebezpiecznego osadu żelazowego. Klient poszukiwał elektrochemicznej alternatywy dla systemu Fenton, aby osiągnąć stałą zgodność z normami, jednocześnie obniżając koszty i zwiększając wydajność.
- Siarczki: 80 ~ 120 mg/l
- Lotne fenole: 50 ~ 80 mg/l
- ChZT: 300 ~ 500 mg/l
- Azot amonowy: 30 ~ 50 mg/l
- pH: 6.0 ~ 8.0
- Jony chlorkowe: 800 ~ 1500 mg/l
Roztwór tytanu
- Anoda tytanowa z płytką Ir-Ta-Sn
- Efektywny obszar: 96㎡
- Cztery kawałki płyt ułożone równolegle
- Odstęp między panelami: 5 cm
- Gęstość prądu: 250A/m²
- Napięcie ogniwa: 2.8-3.2 V
- Wstępnie ustawione COD: ≤50 mg/l
Efekty
- Szybkość degradacji lotnego fenolu ≥ 96%
- Lotne fenole w ściekach < 0.5 mg/l
- Stopień usuwania siarczków > 96%
- ChZT 40-48 mg/l
Przypadek 3: Oczyszczanie ścieków z barwników siarkowych
Farbiarnia w Malezji wykorzystuje głównie barwniki siarkowe. Ścieki charakteryzują się wysokim stężeniem siarczków i intensywnym kolorem. Stosowana dotychczas technologia „hydrolizy, zakwaszania i utleniania kontaktowego” od dawna skutkowała ściekami, które nie spełniały norm dotyczących koloru i zawartości siarczków.
- Siarczek: 150 ~ 200 mg/l
- ChZT: 500 ~ 700 mg/l
- Kolor: 600 ~ 1000 razy
- pH: 9.0 ~ 10.5
- Chlorek: 2000 ~ 3000 mg/l
Roztwór tytanu
- Anoda tytanowa z siatki Ru-Ir
- Efektywny obszar: 320㎡
- Gęstość prądu: 150A/m²
Efekty
- Stopień usuwania siarczków > 94%
- Siarczek w ściekach < 5 mg/l
- Stopień odbarwienia > 95%
- Usunięcie COD > 40%
Najczęściej zadawane pytania
A: Przyłożone pole elektryczne katalizuje reakcję utleniania na powierzchni anody, która może być bezpośrednia lub pośrednia. Bezpośrednie utlenianie zachodzi, gdy siarczki są adsorbowane w aktywnych miejscach anody i tracą elektrony, utleniając się. Utlenianie pośrednie polega na tym, że anoda katalizuje jony wody lub chlorku, generując rodniki hydroksylowe, aktywny chlor i inne silne substancje utleniające, które utleniają siarczki. Ostatecznie siarczki są stopniowo utleniane do nietoksycznych siarczanów.
**Nie są wymagane żadne zewnętrzne odczynniki:** Nie są potrzebne żadne utleniacze, takie jak podchloryn sodu, ozon czy nadtlenek wodoru. Zużywa się tylko energię elektryczną.
**Wysoka sterowalność:** Intensywność utleniania i szybkość reakcji można elastycznie kontrolować poprzez regulację prądu i napięcia.
**Brak zanieczyszczeń wtórnych:** Nie powstają duże ilości osadów chemicznych; utlenianie jest dokładne i przyjazne dla środowiska.
**Niskie koszty operacyjne:** W przypadku średnich i wysokich stężeń koszty operacyjne są znacznie niższe niż w przypadku metod utleniania chemicznego, a wydajność oczyszczania jest wyższa.
A: Kluczowymi czynnikami przy wyborze pomiędzy powłokami na bazie rutenu a irydu są pH ścieków, stężenie jonów chlorkowych i warunki pracy.
1. Scenariusze, w których preferowane są powłoki na bazie rutenu: ścieki alkaliczne lub obojętne, wysoka zawartość jonów chlorkowych (>1000 mg/l), wysokie stężenie siarczków, dążenie do maksymalnej wydajności oczyszczania, praca przerywana i ograniczony budżet. Typowe przykłady obejmują ścieki z farbowania i drukowania, wodę z wydobycia gazu oraz ścieki z garbowania skór.
2. Scenariusze, w których preferowane są powłoki na bazie irydu: kwaśne ścieki (pH < 5), ciągła praca przy wysokiej gęstości prądu, wymagania dotyczące bardzo długiej żywotności oraz złożony skład ścieków o silnych właściwościach utleniających. Typowe przykłady obejmują ścieki górnicze i hutnicze, ścieki farmaceutyczne oraz duże projekty o długim cyklu.
W skrócie: wybierz rozwiązanie na bazie rutenu ze względu na wydajność, na bazie irydu ze względu na żywotność; na bazie rutenu ze względu na wysoki poziom chlorków, a na bazie irydu ze względu na silne kwasy. W razie wątpliwości prosimy o podanie parametrów jakości wody, a inżynierowie techniczni Wstitanium zaproponują optymalne rozwiązanie.
A: Jony fluorkowe działają silnie korodująco na podłoża tytanowe. Niszczą one warstwę pasywacyjną TiO₂ na powierzchni tytanu, powodując utratę przyczepności powłoki oraz powstawanie pęcherzy i złuszczanie. Dlatego zwykłe anody tytanowe MMO nie nadają się do ścieków zawierających fluor.
1. Przy stężeniu jonów fluorkowych <5 mg/l można ostrożnie stosować zwykłe anody MMO. Gęstość prądu powinna być odpowiednio zmniejszona, a pH nie powinno być niższe niż 2, aby spowolnić korozję.
2. Przy stężeniu jonów fluorkowych wynoszącym 5-50 mg/l należy zastosować zmodyfikowaną powłokę antyfluorową Wstitanium. Zapobiega to kontaktowi jonów fluorkowych z podłożem tytanowym i zapewnia długą żywotność anody.
3. W przypadku stężenia jonów fluorkowych >50 mg/l nie zaleca się stosowania anod na bazie tytanu. Należy rozważyć zastosowanie innych materiałów elektrodowych, takich jak elektrody niklowe.
Przypomnienie: Wielu klientów poniosło ogromne straty, ponieważ przeoczyli śladowe ilości jonów fluorkowych w ściekach, co spowodowało awarię anod w ciągu zaledwie kilku miesięcy. Przed wyborem modelu należy sprawdzić stężenie jonów fluorkowych i poinformować o tym Wstitanium z wyprzedzeniem.
A: Zużycie energii zależy od różnych czynników, takich jak stężenie siarczków, wydajność prądowa, gęstość prądu i odstęp między elektrodami.
Niskie stężenie siarczków (poniżej 50 mg/l): około 0.5–1.5 kWh na tonę wody.
Średnie stężenie siarczków (100–300 mg/l): około 2–4 kWh na tonę wody.
Wysokie stężenie siarczków (powyżej 500 mg/l): około 5–10 kWh na tonę wody.
A: Można je oczyścić, ale bezpośrednie, jednoetapowe utlenianie do siarczanów nie jest zalecane ze względu na niską efektywność ekonomiczną. W przypadku ścieków o wysokim stężeniu siarczków zaleca się stopniowe oczyszczanie:
Kontrolowane utlenianie pierwotne: Kontrola gęstości prądu i czasu reakcji utlenia siarczki do siarki elementarnej, która jest następnie odzyskiwana poprzez flotację lub filtrację, co pozwala na odzyskanie zasobów siarki. Ten etap pozwala usunąć 80–90% siarczków przy niskim zużyciu energii.
Wtórne głębokie utlenianie: całkowicie utlenia pozostałe siarczki o niskim stężeniu do siarczanów, co gwarantuje, że ścieki spełniają normy.
Całkowity koszt operacyjny tego etapowego procesu jest znacznie niższy niż bezpośredniego całkowitego utleniania.
O: Zdecydowanie. Anody tytanowe MMO są wysoce kompatybilne z alkalicznymi ściekami siarczkowymi. Jest to obecnie główna technologia oczyszczania alkalicznych ścieków zawierających siarkę.
Powłoka na bazie rutenu: odpowiednia do pH 1-12, wykazująca dobrą stabilność w środowisku alkalicznym. Jest preferowanym wyborem w przypadku ścieków siarczkowych o odczynie zasadowym.
Powłoka na bazie irydu: odpowiednia dla pH 0-14, stabilna w całym zakresie pH. Wydłużona żywotność w środowisku alkalicznym.
W środowisku alkalicznym siarczki występują głównie w formach HS⁻ i S²⁻, co czyni je bardziej podatnymi na utlenianie elektrochemiczne. Należy pamiętać, że silna zasadowość (pH > 12) i wysokie stężenia mogą łatwo prowadzić do osadzania się siarki elementarnej, co wymaga starannego czyszczenia elektrod.
A: Nie ma czegoś takiego jak „lepsze” czy „gorsze”, tylko odpowiednie zastosowanie. Oba mają swoje zalety.
Zalety anody płytowej: gładka powierzchnia ułatwiająca czyszczenie, równomierny rozkład prądu, wysoka wytrzymałość mechaniczna, przystosowanie do siarczków o dużym stężeniu, łatwa pasywacja i częste czyszczenie.
Zalety anody siatkowej: wysoka wydajność wymiany masy, duża powierzchnia właściwa, niskie koszty materiałów eksploatacyjnych, dobre właściwości zapobiegające zatykaniu, przydatność do reaktorów przepływu dynamicznego, ścieki o niskim i średnim stężeniu zawiesin oraz wyższa wydajność oczyszczania.
Wybór zależy głównie od konstrukcji reaktora, stężenia siarczków oraz wymagań konserwacyjnych. Jeśli stężenie siarczków jest bardzo wysokie, a ryzyko pasywacji wysokie, preferowane są anody płytowe. Jeśli priorytetem jest wydajność i koszt oczyszczania, preferowane są anody siatkowe. Wiele projektów łączy oba te aspekty, stosując różne konstrukcje dla różnych sekcji.
O: Nie. Grubość powłoki i jej żywotność nie są ze sobą liniowo powiązane. Bezmyślne zwiększanie grubości nie tylko znacząco zwiększa koszty, ale może również mieć negatywne skutki.
1. Zbyt gruba powłoka powoduje wzrost naprężeń wewnętrznych, zmniejszoną przyczepność powłoki do podłoża oraz większe prawdopodobieństwo pękania i łuszczenia się.
2. Zbyt grube powłoki charakteryzują się niską porowatością wewnętrzną. Metale szlachetne w warstwie wewnętrznej nie mają kontaktu z elektrolitem, co skutkuje nieefektywnym obciążeniem i marnotrawstwem metali szlachetnych. Koszty rosną, ale żywotność nie wydłuża się proporcjonalnie.
3. Przewodność powłoki maleje wraz ze wzrostem grubości, co z kolei powoduje wzrost napięcia ogniwa i zużycia energii.
Wstitanium zaleci optymalną grubość powłoki i obciążenie metalami szlachetnymi na podstawie projektowanej żywotności i warunków pracy. Do typowych zastosowań przemysłowych wystarczająca jest grubość 8-20 μm. W zastosowaniach wymagających bardzo długiej żywotności możliwe jest osiągnięcie grubości 20-30 μm.
A: Optymalną gęstość prądu w procesie oczyszczania siarczków należy określić na podstawie stężenia, jakości wody i docelowej wydajności.
Ogólnie zalecany zakres wynosi 100–500 A/m².
Niskie stężenie, głębokie oczyszczanie: 50-150 A/m².
Średnie stężenie, rutynowe leczenie: 150-300 A/m².
Duże stężenie, duże obciążenie: 300-500 A/m².
Długotrwała praca przy natężeniu prądu przekraczającym 1000 A/m² nie jest zalecana, gdyż zbyt wysokie gęstości prądu mogą prowadzić do następujących problemów:
1. Zmniejszona wydajność prądowa: Zbyt wysokie natężenie prądu może nasilić reakcje uboczne, takie jak wydzielanie tlenu i chloru. W tych reakcjach ubocznych zużywana jest duża ilość energii elektrycznej, co zmniejsza wydajność prądową utleniania siarczków. Powoduje to znaczny wzrost zużycia energii.
2. Przyspieszone zużycie powłoki: Podwojenie gęstości prądu może zwiększyć szybkość zużycia powłoki kilkukrotnie, znacznie skracając żywotność anody.
3. Silne wydzielanie ciepła: Wysokie natężenie prądu powoduje znaczne nagrzewanie elektrody i roztworu. Nadmierna temperatura przyspieszy rozpuszczanie powłoki, a nawet może uszkodzić elementy uszczelniające i izolacyjne.
4. Przyspieszona pasywacja: Jeżeli szybkość reakcji jest zbyt szybka, duża ilość wytworzonej siarki elementarnej nie może dyfundować wystarczająco szybko i jest bardziej prawdopodobne, że osadza się na powierzchni elektrody, przyspieszając pasywację.
