Proteção Catódica ICCP para Poços Profundos

Proteção catódica por corrente impressa (ICCP) Os ânodos de poço profundo utilizam o ambiente estável de formações rochosas ou solos profundos para alcançar uma saída de corrente uniforme e transmissão a longa distância, tornando-os particularmente adequados para cenários com alta resistividade do solo, espaço limitado na superfície e necessidade de proteção em larga escala. Os ânodos ICCP de poço profundo são cada vez mais utilizados em oleodutos e gasodutos, redes de distribuição urbanas, usinas nucleares e terminais portuários.

Tipos de ânodos de poço profundo ICCP

A classificação dos ânodos de poço profundo para sistemas de cogeração por pressão controlada (ICCP) deve levar em consideração dimensões essenciais, como propriedades do material, projeto estrutural e instalação. Diferentes tipos de ânodos apresentam variações significativas em desempenho eletroquímico, ambiente de aplicação e vida útil. A escolha do material do ânodo determina diretamente a eficiência eletroquímica, a taxa de consumo e os cenários de aplicação do ânodo de poço profundo. Os materiais mais comuns incluem ânodos de ferro fundido com alto teor de silício, ânodos de titânio com óxido de metal misto e ânodos de grafite.

1. Ânodos de ferro fundido com alto teor de silício

Ânodos de ferro fundido com alto teor de silício Os ânodos de cobre são um dos materiais mais antigos utilizados em poços profundos. Seus principais componentes são ferro e silício (teor de 14% a 18%). Alguns modelos adicionam cromo, molibdênio, etc., para otimizar o desempenho. As principais vantagens desse tipo de ânodo são alta resistência mecânica, resistência ao desgaste, baixo custo e boa estabilidade em diversos meios, como solo, água doce e água do mar.

As características eletroquímicas dos ânodos de ferro fundido com alto teor de silício são as seguintes: potencial de circuito aberto de aproximadamente -0.85 V (em relação ao eletrodo de calomelano saturado - ECS), densidade de corrente operacional tipicamente de 10 a 20 A/m², baixa taxa de consumo (aproximadamente 0.2 a 0.5 kg/A・a) e vida útil de 15 a 25 anos. Suas desvantagens incluem condutividade relativamente baixa, exigindo maior área superficial do ânodo ou estrutura de eletrodo otimizada para melhorar a saída de corrente; além disso, em solos de alta resistividade, seu desempenho de ativação é ligeiramente inferior ao dos ânodos à base de titânio, necessitando do uso de material de preenchimento adequado.

Este tipo de ânodo é adequado para aplicações com resistividade moderada do solo (100~1000Ω・m) e requisitos de alta corrente de proteção, como oleodutos e gasodutos de longa distância, fundações de grandes tanques industriais e túneis urbanos integrados de serviços públicos.

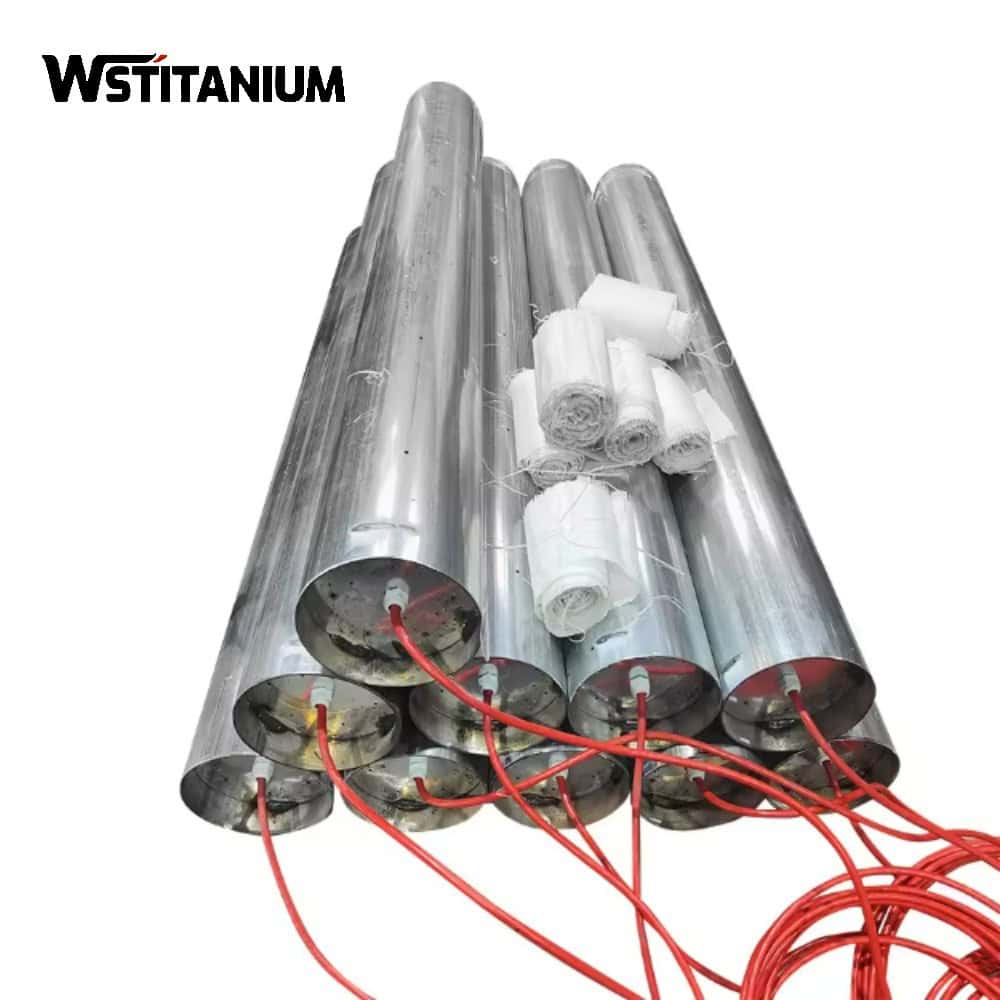

2. Ânodo de titânio com óxido de metal misto (ânodo MMO)

Ânodos de titânio com óxido de metal misto Utiliza-se titânio como substrato, revestido com óxidos de metais nobres como irídio, rutênio e platina. Devido ao seu excelente desempenho eletroquímico, esse tipo de ânodo tornou-se o material preferido para sistemas ICCP de alta tecnologia. Suas principais vantagens incluem: ① Alta atividade eletroquímica, com um potencial de circuito aberto de aproximadamente -0.2~0.0V (SCE) e uma densidade de corrente de trabalho de 100~200A/m², muito superior à dos ânodos de ferro fundido com alto teor de silício; ② Taxa de consumo extremamente baixa (aproximadamente 0.001~0.005 kg/A・a) e vida útil de 30 a 50 anos; ③ Resistência à corrosão extremamente alta, operando de forma estável em meios agressivos como ácidos fortes, álcalis fortes e alta salinidade; ④ Distribuição uniforme de corrente, proporcionando proteção uniforme em ampla área.

A desvantagem dos ânodos MMO à base de titânio é o seu custo mais elevado, aproximadamente 3 a 5 vezes superior ao dos ânodos de ferro fundido com alto teor de silício. Este tipo de ânodo é adequado para cenários com alta resistividade do solo (>1000 Ω・m), longos ciclos de proteção e requisitos de alta precisão de proteção, como instalações de energia nuclear, fundações de pontes sobre o mar, terminais de oleodutos submarinos e substratos metálicos de equipamentos de alto valor.

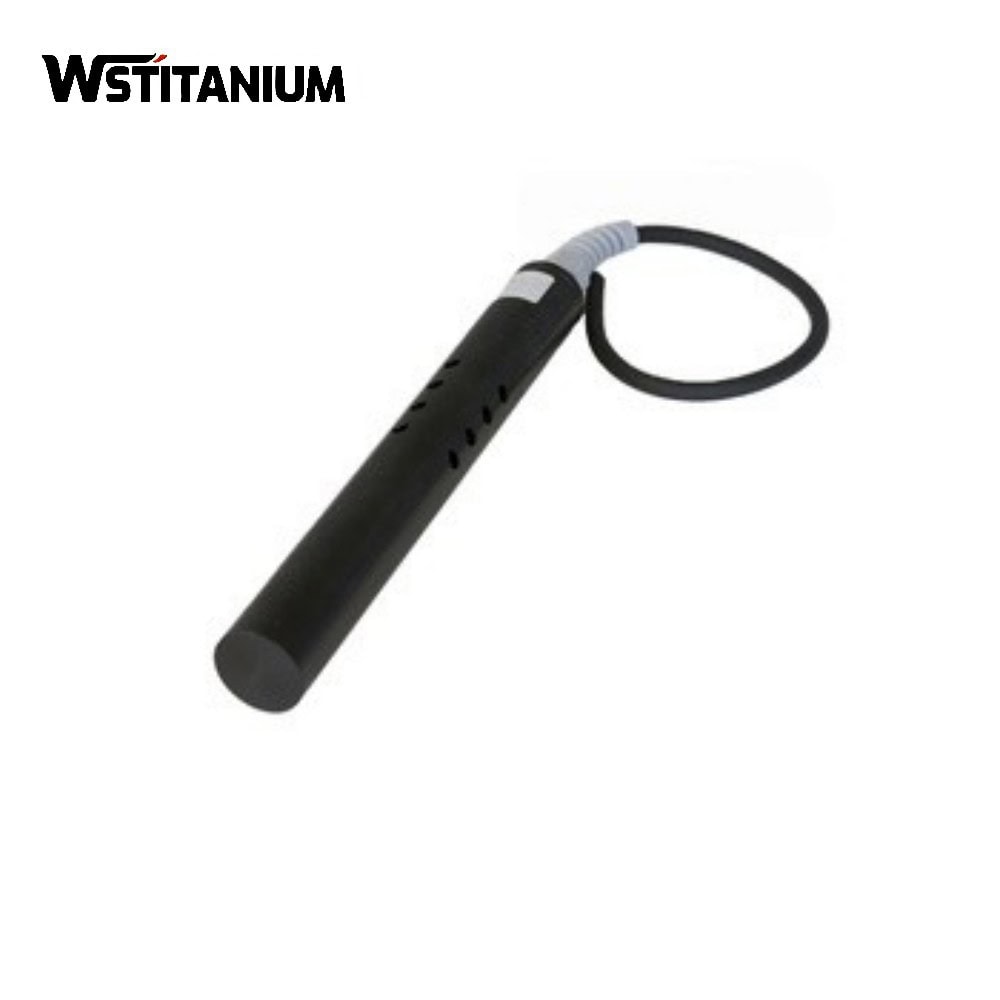

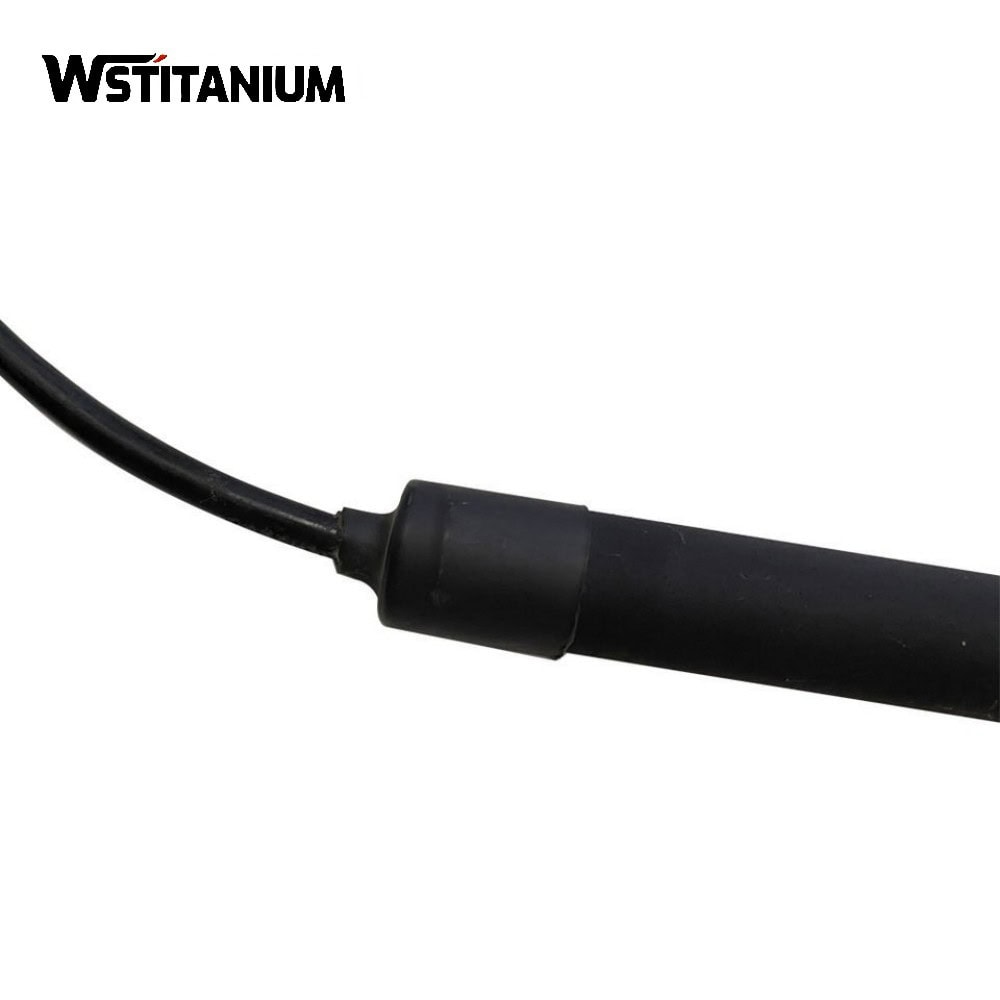

3. Ânodo de grafite

Os ânodos de grafite são feitos de grafite natural ou sintético e caracterizam-se por boa condutividade e baixo custo. Seu potencial de circuito aberto é de aproximadamente -0.7 a -0.8 V (SCE), a densidade de corrente operacional é de aproximadamente 15 a 30 A/m², a taxa de consumo é de aproximadamente 0.8 a 1.2 kg/A・a e a vida útil é de aproximadamente 8 a 15 anos.

A vantagem dos ânodos de grafite reside na sua saída de corrente estável, tornando-os adequados para aplicações com requisitos de corrente baixos a médios. No entanto, apresentam também desvantagens significativas: baixa resistência mecânica, fragilidade e suscetibilidade a danos sob pressão do solo ou durante a instalação. Além disso, os ânodos de grafite produzem gases como CO₂ e CO₂ durante a operação, o que pode aumentar a porosidade do solo circundante, afetando a estabilidade da condução de corrente. Ademais, os ânodos de grafite têm um consumo relativamente rápido, exigindo substituição periódica ao longo do tempo, o que resulta em elevados custos de manutenção.

Este tipo de ânodo é adequado para aplicações com baixa resistividade do solo (<100 Ω・m), ciclos de proteção curtos e orçamentos limitados, como pequenos oleodutos, gasodutos urbanos e estruturas temporárias.

Material de enchimento anódico para poços profundos ICCP

O material de enchimento é um componente importante dos sistemas de ânodos de poços profundos ICCP. Sua função é reduzir a resistência de contato entre o ânodo e o solo, distribuir a corrente uniformemente, reduzir o consumo do ânodo e evitar a passivação da superfície do ânodo.

1. Material de enchimento de grafite

O material de enchimento de grafite, com pó de grafite de alta pureza como componente principal, apresenta boa condutividade e forte estabilidade química. Possui boa compatibilidade com ânodos de grafite ou ânodos de ferro fundido com alto teor de silício, reduzindo efetivamente a resistência de contato (tipicamente para 5 a 15 Ω·m) e promovendo a difusão uniforme da corrente. No entanto, as desvantagens do material de enchimento de pó de grafite são sua baixa absorção de água, que pode levar à diminuição da condutividade em regiões áridas devido à umidade insuficiente, e seu custo relativamente alto, tornando-o adequado para solos de resistividade média a alta.

2. Material de enchimento de pó de Coca-Cola

O material de enchimento à base de pó de coque, cujo principal componente é o pó de coque industrial, possui tamanho de partícula uniforme (tipicamente de 0.5 a 2 mm) e vantagens como baixo custo, alta absorção de água e boa permeabilidade ao ar. Apresenta excelente compatibilidade com diversos materiais de ânodo, formando uma camada condutora estável ao redor do ânodo, com resistência de contato reduzida para 8 a 20 Ω·m. Atualmente, é o tipo de material de enchimento mais utilizado.

3. Material de preenchimento condutor híbrido

O material de enchimento condutor híbrido é composto por pó de grafite, pó de coque, bentonita e sais condutores (como cloreto de sódio e cloreto de potássio) misturados em proporções específicas. Possui diversas vantagens, incluindo condutividade, absorção de água e estabilidade. Sua resistência de contato pode ser reduzida para 3~10 Ω·m, tornando-o adequado para ambientes de solo complexos, como aridez, alta salinidade e forte corrosão. Seu desempenho é otimizado quando utilizado em conjunto com ânodos MMO à base de titânio.

Aplicações de ânodos de poço profundo ICCP

Os ânodos de poço profundo ICCP são amplamente utilizados em diversos campos e na construção de infraestrutura. Diferentes cenários de aplicação apresentam diferentes ambientes de solo, objetos protegidos e requisitos de proteção, o que torna necessária a seleção dos tipos de ânodo e a otimização do projeto do sistema.

(I) Oleodutos e gasodutos

Os oleodutos e gasodutos são um dos cenários de aplicação mais importantes para ânodos de poço profundo ICCP, especialmente os de longa distância (normalmente com mais de 100 km de extensão). Esses oleodutos e gasodutos atravessam terrenos complexos, como desertos, o Deserto de Gobi e montanhas, onde a resistividade do solo varia muito e o espaço na superfície é limitado, dificultando a obtenção de proteção uniforme por ânodos enterrados superficialmente.

Objetivos da proteção: Proteção contra corrosão das paredes externas de dutos, incluindo dutos principais, ramais, cruzamentos de dutos (rios, ferrovias, rodovias) e dutos de entrada/saída de tanques de armazenamento;

Condições ambientais: A resistividade do solo é tipicamente de 100 a 5000 Ω·m, podendo ultrapassar 10000 Ω·m em algumas áreas desérticas; a umidade é baixa e a temperatura varia bastante;

Requisitos de projeto: O raio de proteção deve atingir 50 a 200 m por unidade; a corrente de operação de um único ânodo deve ser de 10 a 50 A; a vida útil deve corresponder à vida útil projetada do oleoduto (normalmente de 20 a 30 anos).

Tipo de ânodo: Ânodos de poço profundo combinados com MMO à base de titânio (comprimento total de 10 a 20 m) são preferenciais, combinados com material de enchimento condutor misto. Para ramais de tubulação com baixa resistividade do solo (<500 Ω・m) e orçamento limitado, podem ser utilizados ânodos de poço profundo monolíticos de ferro fundido com alto teor de silício.

Soluções Especiais: Quando os oleodutos atravessam rios, pântanos ou outras áreas de baixa resistividade, o espaçamento entre os ânodos deve ser reduzido para evitar a concentração de corrente que leva à sobreproteção. Ao atravessar desertos ou outras áreas de alta resistividade, o comprimento dos ânodos deve ser aumentado ou múltiplos ânodos devem ser conectados em paralelo para melhorar a capacidade de saída de corrente.

(II) Proteção de fundações para grandes tanques de armazenamento

As fundações de grandes tanques de armazenamento (como tanques de petróleo bruto, tanques de matérias-primas químicas e tanques de GNL) são normalmente construídas em concreto armado. Seus fundos estão em contato direto com o solo, tornando-os suscetíveis à corrosão do solo e à erosão da água subterrânea, o que leva à corrosão da armadura de aço e consequentes fissuras na fundação, vazamentos no tanque e outros riscos à segurança. Alvos de proteção: barras de aço de reforço da fundação do tanque, reparo do revestimento anticorrosivo metálico na face externa da placa de fundo do tanque, tubulações auxiliares, etc.

Condições ambientais: O solo na área do tanque é tipicamente compactado, com resistividade de 50 a 500 Ω·m. O nível do lençol freático é alto e existe risco de vazamento de produtos químicos em algumas áreas.

Projeto: A área de proteção deve cobrir toda a fundação do tanque (tipicamente com um diâmetro de 20 a 60 metros), garantindo uma distribuição uniforme da corrente e evitando subproteção ou sobreproteção localizada. A vida útil deve ser de 25 a 40 anos.

Ânodos: São selecionados ânodos de poço profundo do tipo revestimento MMO à base de titânio ou ânodos de poço profundo combinados. O comprimento de um único grupo de ânodos é de 8 a 15 m e a profundidade de instalação é de 15 a 30 m, combinados com enchimento de pó de coque (custo controlável e condutividade estável);

Disposição: Os ânodos são dispostos ao redor do perímetro da fundação do tanque. O número de ânodos é determinado de acordo com o diâmetro do tanque (geralmente de 4 a 8), com um espaçamento de 15 a 30 metros, formando um círculo de proteção em forma de anel para garantir um potencial uniforme do reforço da fundação;

(III) Pontes

As fundações de pontes (como fundações em estacas, fundações em caixão e paredes diafragma) estão localizadas em ambientes subterrâneos ou subaquáticos por longos períodos, sujeitas à corrosão do solo, erosão subterrânea e marés, resultando em riscos de corrosão extremamente elevados. Especialmente para as fundações de pontes sobre o mar e sobre rios, que se encontram em ambientes de alta salinidade e alta umidade, a taxa de corrosão é muito maior do que a de estruturas terrestres.

Objetos protegidos: Reforço de fundações de estacas de pontes, fundações de estacas de aço, reforço de paredes diafragma, etc.

Ambiente: A resistividade do solo para fundações de pontes terrestres é de 100 a 1000 Ω·m; as fundações de pontes sobre o mar estão em um ambiente marinho (resistividade < 50 Ω·m), com alta salinidade, alta umidade e meios corrosivos ativos.

Projeto: A área de proteção deve abranger todos os componentes da fundação. A corrente elétrica deve ser capaz de penetrar a camada de concreto (tipicamente de 10 a 30 cm de espessura) para atingir a superfície da armadura. A vida útil deve ser compatível com a vida útil projetada da ponte (tipicamente de 50 a 100 anos).

Ânodos: Para fundações de pontes terrestres, são utilizados ânodos de poço profundo compostos de MMO à base de titânio, combinados com material de enchimento condutor misto; para fundações de pontes sobre o mar, são utilizados ânodos tubulares de MMO à base de titânio (resistentes à corrosão da água do mar), com uma profundidade de instalação de 20 a 50 metros.

Disposição: Os ânodos são dispostos simetricamente ao longo de ambos os lados do eixo da fundação da ponte, com um espaçamento de 30 a 80 metros. Para fundações de caixão de grandes dimensões, vários conjuntos de ânodos podem ser dispostos ao redor do caixão para garantir uma cobertura de corrente uniforme.

Tratamento especial: Considerando a alta resistividade do concreto, a tensão de saída do ânodo precisa ser aumentada (geralmente de 15 a 30 V) para garantir que a corrente possa penetrar na camada protetora do concreto. Em ambientes de água do mar, a área da superfície do ânodo precisa ser aumentada para reduzir a densidade da corrente e evitar danos ao revestimento do ânodo.
